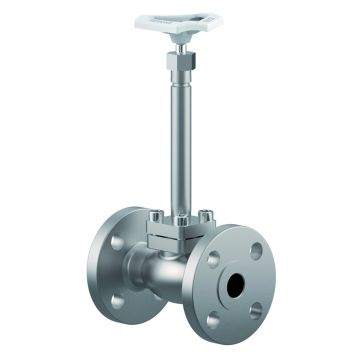

Absperrventil DN100(4") H750
Für eine größere Ansicht das Produktbild anklicken.
Absperrventil DN100(4") H750
Artikelnummer: 03341.4000.0793
Preis:
auf Anfrage
Beschreibung
Tieftemperatur Durchgangsventil
öl- und fettfrei für Sauerstoff
mit Oberteilverlängerung H=750mm
zul. Temperatur -196°C bis +120°C
Gehäuse 1.4308
Oberteil 1.4308
Stopfbuchspackung Graphit/PTFE
Gewindebuchse CW452K
Anschluss Flansch
NPS 4 ASME B16.5 class 300
Baulänge 350mm
mit Kragen 260mm*40mm A=600
öl- und fettfrei für Sauerstoff
mit Oberteilverlängerung H=750mm
zul. Temperatur -196°C bis +120°C
Gehäuse 1.4308
Oberteil 1.4308
Stopfbuchspackung Graphit/PTFE
Gewindebuchse CW452K
Anschluss Flansch
NPS 4 ASME B16.5 class 300
Baulänge 350mm
mit Kragen 260mm*40mm A=600
Derzeit nicht auf Lager
Lieferzeiten
Auf Lager:
Nicht auf Lager:
Die tatsächliche Lieferzeit wird individuell bestimmt und ist Teil der Auftragsbestätigung
Livebestand: Nicht auf Lager pcs (AUF LAGER)
Weitere Informationen
| Artikelnummer | 03341.4000.0793 |
|---|---|
| Anwendung | LNG, Luftgase |
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| HEROSE Type Referenz | CR_03341_2 |
| Type (Baureihe) | 03341 |
| Temperaturuntergrenze | -196.0 °C |
| Temperaturobergrenze | 120.0 °C |
| Öl- und Fettfrei-Standard | ISO 23208 |
| Nennweite | DN100 |
| Nenndruck | Class 300 |
| max. Hub | 30.0 |
| Kvs-Wert | 170.0 MQH |
| Gehäusewerkstoff | 1.4308 |
| Cv-Wert | 195,2 gal/min |
| CHINA-Zulassung | TS2700G39-2025 |
| Bauhöhe (H) | 750.0 MMT |
| Anschlussdimension Eintritt | 4'' Class 300 |
| Anschlussdimension Austritt | 4'' Class 300 |
| Anschlussart Eintritt | Flansch ASME B16.5 |
| Anschlussart Austritt | Flansch ASME B16.5 |
| Kanada Zul.-Nr. | CRN 0C22964.5C |
Zugehörige Type
Datenblatt ID: CR_03341_2
