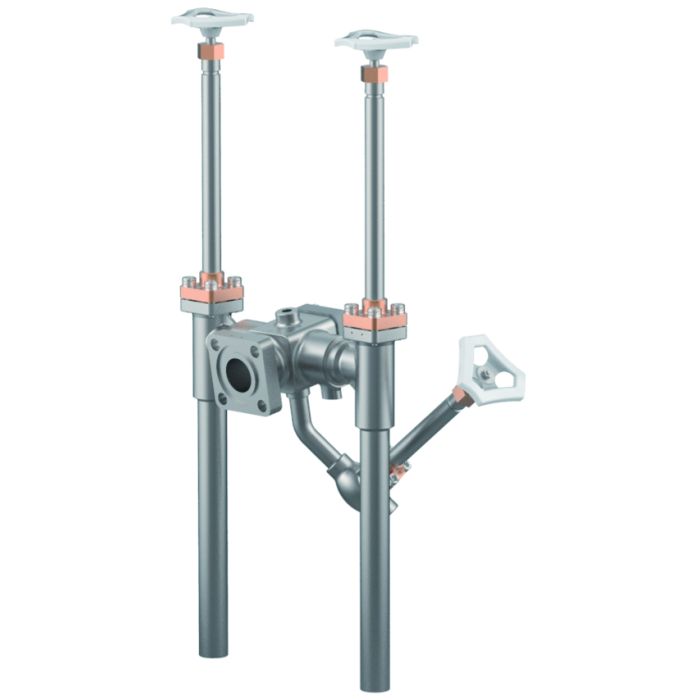

Füllmodul DN40(1 1/2")

Artikelnummer: 07016.4048.5100
Beschreibung
Tieftemperatur Füllmodul DN40 PN50
öl-und fettfrei für Sauerstoff
zul. Temperatur -196°C bis +120°C
Gehäuse 1.4308
Oberteil CC493K
Stopfbuchspackung Graphit/PTFE
Fülleintritt: MUELLER-Flansch DN40 - 10°
mit Rückschlagfunktion am Füllanschluss
und Ablassventil,,
Rückschlageinheit metallisch dichtend, Leckrate D nach EN 12266-1
Austritt: 2x Eckventile DN40
Oberteil CC493K H=370mm
Schweißanschluß Ø48,26 x 2,77(1.1/2" S10)
Kegeldichtung PCTFE
Relief-Anschluss: 1/4"NPT Innengewinde
Ablassventil: DN15; Oberteil CC493K H=270mm
Austritt: 1/2"NPT Innengewinde
Kegeldichtung PCTFE
Weitere Informationen
Artikelnummer 07016.4048.5100
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung
HEROSE Type Referenz CR_07016_2
Type (Baureihe) 07016
Temperaturuntergrenze -196.0 °C
Temperaturobergrenze 120.0 °C
Öl- und Fettfrei-Standard ISO 23208
Nennweite DN40
Nenndruck PN50
Kvs-Wert 20.6 MQH
Cv-Wert 23,8 gal/min
Anschlussdimension Eintritt DN40 PN50
Anschlussdimension Austritt 48,3 x 2,6 / 1 1/2'' S10
Anschlussart Eintritt MÜLLER-Flansch
Anschlussart Austritt Edelstahlrohr
Kanada Zul.-Nr. CRN 0C22962.5C
