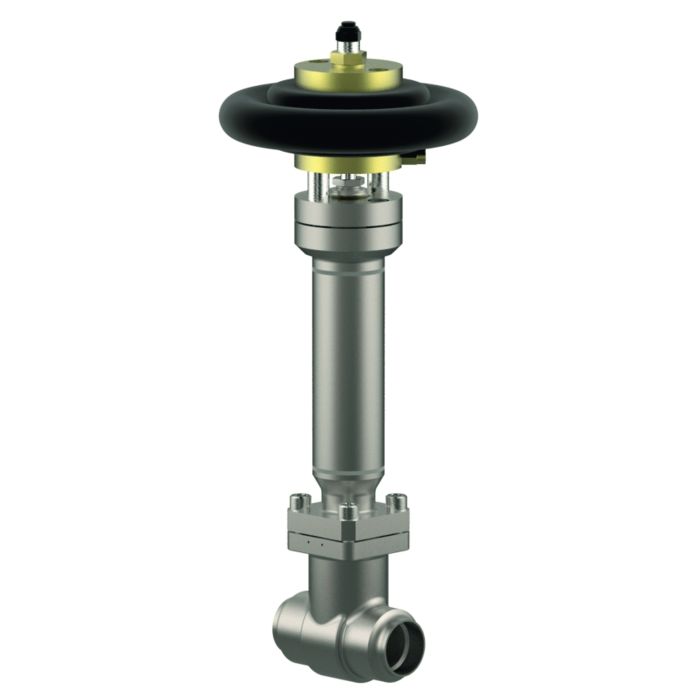

Schieber DN80(3") H650

Artikelnummer: 09343.8088.W021
Beschreibung
Tieftemperatur Durchgangsschieber DN80 PN50
öl- und fettfrei für Sauerstoff
mit Oberteilverlängerung H=580mm(650)
mit pneumatischen Antrieb
zul. Temperatur -196°C bis +120°C
Gehäuse 1.4308
Oberteil 1.4301
Stopfbuchspackung Graphit/PTFE
Laufbuchse CW452K
Anschluß Anschweißende für Rohr ø88,9mm x 3,2mm / 3" S10
Baulänge 110mm
montiert mit Gummibalg-Antrieb
Prüfdruck: 5 - 50 bar, Leckrate A nach DIN EN 12266
Prüfdruck: 0,7 - 4,9 bar, Leckrate B nach DIN EN 12266
Luftanschluß für Antrieb Push-In Schnellsteckverbindungen für
Schlauchaussendurchmesser 8mm
mit Wetterschutzhaube
Weitere Informationen
Artikelnummer 09343.8088.W021
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
HEROSE Type Referenz CR_09343
Type (Baureihe) 09343
Temperaturuntergrenze -196.0 °C
Temperaturobergrenze 120.0 °C
Öl- und Fettfrei-Standard ISO 23208
Nennweite DN80
Nenndruck PN50
max. Hub 70.0
Kvs-Wert 310.0 MQH
Gehäusewerkstoff 1.4308
Cv-Wert 369,0 gal/min
Bauhöhe (H) 650.0 MMT
Anschlussdimension Eintritt 88,9 x 3,2 / 3'' S10
Anschlussdimension Austritt 88,9 x 3,2 / 3'' S10
Anschlussart Eintritt Schweißende
Anschlussart Austritt Schweißende
Kanada Zul.-Nr. CRN 0C15238.5C
