Typ 01311 - Durchgangsventil

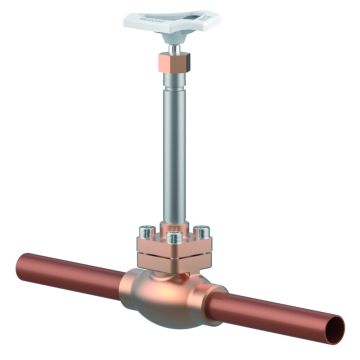

Für eine größere Ansicht das Produktbild anklicken.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)
Zertifikate
EAC - Eurasian Conformity (010/2011)
Transportable Pressure Equipment Directive (2010/35/EU)
type-examination for LNG (DIN EN 12567)
EAC - Eurasian Conformity (032/2013)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Betriebsanleitung
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Anwendung | LNG, Luftgase |
|---|---|
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_01311_2 |
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
CC491K |
B 62 UNS C83600 |
2 |
Dichtung |
PTFE / Elektrocarbon (25%) |
|
3 |
Abschlusskörper |
CW614N |
B 283 UNS C38500 |
4 |
Oberteildichtung |
PTFE |
|
5 |
Oberteil |
CC493K |
B 505 UNS C93200 |
6 |
Oberteilschrauben |
1.4301/A2 |
A 194 B8 |
7 |
Verlängerungsrohr |
1.4541 |
A 213 TP 321 |
8 |
Spindel |
1.4301 |
A 276 Grade 304 |
9 |
Stopfbuchspackung |
Graphit / PTFE / MICA |
|
10 |
Stopfbuchsmutter |
CW614N |
B 283 UNS C38500 |
11 |
Handrad |
Aluminium Legierung |
|
12 |
Feder |
CW452K |
B 159 UNS C51900 |
13 |
Kupferrohr |
CW024A |
B 152 UNS C12200 |
Typ 01311 - Standardausführung |
Technische Daten |
||||||||
|---|---|---|---|---|---|---|---|---|---|
Nenngröße |
DN |
10 |
15 |
15 |
20 |
25 |
32 |
40 |
50 |
Größenschlüssel |
.X. |
1012 |
1515 |
1518 |
2022 |
2528 |
3235 |
4042 |
5054 |
Baulänge |
FF |
360 |
385 |
385 |
385 |
415 |
415 |
420 |
460 |
Höhe |
H |
270mm oder 370mm |
|||||||
äußerer Rohr-Ø |
RA |
12,0 |
15,0 |
18,0 |
22,0 |
28,0 |
35,0 |
42,0 |
54,0 |
Wandstärke |
a |
1,0 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
1,5 |
2,0 |
Handrad-Ø |
B |
100 |
100 |
100 |
100 |
100 |
125 |
125 |
125 |
Schlüsselweite |
S1 |
7 |
7 |
7 |
7 |
7 |
10 |
10 |
10 |
Schlüsselweite |
S2 |
30 |
30 |
30 |
30 |
30 |
36 |
36 |
36 |
Gewicht |
ca. kg |
1,5 |
1,9 |
1,9 |
2,4 |
2,8 |
3,7 |
5,2 |
7,8 |
Kvs-Wert |
m³/h |
2,2 |
4,3 |
4,3 |
6,7 |
11,5 |
12,1 |
22,6 |
37,1 |
Cv-Wert |
gal/min |
2,6 |
5,0 |
5,0 |
7,8 |
13,4 |
14,1 |
26,3 |
43,2 |
Produktvarianten
Filtern Sie unser Produkt nach spezifischen Attributen| Name | Anschlussart Austritt | Anschlussart Eintritt | Anschlussdimension Austritt | Anschlussdimension Eintritt | Bauhöhe (H) | Cv-Wert | Nennweite | Link zum Produkt |
|---|
- ...
- ...
Zugehörige Type
- Anschlussart Austritt:
- Kupferrohr
- Anschlussart Eintritt:
- Kupferrohr
- Anschlussdimension Austritt:
- 28,0 x 1,5
- Anschlussdimension Eintritt:
- 28,0 x 1,5
- Cv-Wert:
- 13,4 gal/min
- Kvs-Wert:
- 11.5 MQH
- Nenndruck:
- PN50
- Nennweite:
- DN25
- Öl- und Fettfrei-Standard:
- ISO 23208
- Temperaturobergrenze:
- 120.0 °C
- Temperaturuntergrenze:
- -196.0 °C
- Bauhöhe (H):
- 370.0 MMT
- Anschlussart Austritt:
- Kupferrohr
- Anschlussart Eintritt:
- Kupferrohr
- Anschlussdimension Austritt:
- 54,0 x 2,0
- Anschlussdimension Eintritt:
- 54,0 x 2,0
- Cv-Wert:
- 43,2 gal/min
- Kvs-Wert:
- 37.1 MQH
- Nenndruck:
- PN35
- Nennweite:
- DN50
- Öl- und Fettfrei-Standard:
- ISO 23208
- Temperaturobergrenze:
- 120.0 °C
- Temperaturuntergrenze:
- -196.0 °C
- Bauhöhe (H):
- 370.0 MMT
- Anschlussart Austritt:
- Kupferrohr
- Anschlussart Eintritt:
- Kupferrohr
- Anschlussdimension Austritt:
- 35,0 x 1,5
- Anschlussdimension Eintritt:
- 35,0 x 1,5
- Cv-Wert:
- 14,1 gal/min
- Kvs-Wert:
- 12.1 MQH
- Nenndruck:
- PN40
- Nennweite:
- DN32
- Öl- und Fettfrei-Standard:
- ISO 23208
- Temperaturobergrenze:
- 120.0 °C
- Temperaturuntergrenze:
- -196.0 °C
- Bauhöhe (H):
- 370.0 MMT
- Anschlussart Austritt:
- Kupferrohr
- Anschlussart Eintritt:
- Kupferrohr
- Anschlussdimension Austritt:
- 35,0 x 1,5
- Anschlussdimension Eintritt:
- 35,0 x 1,5
- Cv-Wert:
- 14,1 gal/min
- Kvs-Wert:
- 12.1 MQH
- Nenndruck:
- PN40
- Nennweite:
- DN32
- Öl- und Fettfrei-Standard:
- ISO 23208
- Temperaturobergrenze:
- 120.0 °C
- Temperaturuntergrenze:
- -196.0 °C
- Bauhöhe (H):
- 270.0 MMT
- Anschlussart Austritt:
- Kupferrohr
- Anschlussart Eintritt:
- Kupferrohr
- Anschlussdimension Austritt:
- 42,0 x 1,5
- Anschlussdimension Eintritt:
- 42,0 x 1,5
- Cv-Wert:
- 23,9 gal/min
- Kvs-Wert:
- 20.6 MQH
- Nenndruck:
- PN35
- Nennweite:
- DN40
- Öl- und Fettfrei-Standard:
- ISO 23208
- Temperaturobergrenze:
- 120.0 °C
- Temperaturuntergrenze:
- -196.0 °C
- Bauhöhe (H):
- 370.0 MMT
- Anschlussart Austritt:
- Kupferrohr
- Anschlussart Eintritt:
- Kupferrohr
- Anschlussdimension Austritt:
- 54,0 x 2,0
- Anschlussdimension Eintritt:
- 54,0 x 2,0
- Cv-Wert:
- 43,2 gal/min
- Kvs-Wert:
- 37.1 MQH
- Nenndruck:
- PN35
- Nennweite:
- DN50
- Öl- und Fettfrei-Standard:
- ISO 23208
- Temperaturobergrenze:
- 120.0 °C
- Temperaturuntergrenze:
- -196.0 °C
- Bauhöhe (H):
- 270.0 MMT
- Anschlussart Austritt:
- Kupferrohr
- Anschlussart Eintritt:
- Kupferrohr
- Anschlussdimension Austritt:
- 42,0 x 1,5
- Anschlussdimension Eintritt:
- 42,0 x 1,5
- Cv-Wert:
- 23,9 gal/min
- Kvs-Wert:
- 20.6 MQH
- Nenndruck:
- PN35
- Nennweite:
- DN40
- Öl- und Fettfrei-Standard:
- ISO 23208
- Temperaturobergrenze:
- 120.0 °C
- Temperaturuntergrenze:
- -196.0 °C
- Bauhöhe (H):
- 370.0 MMT
- Anschlussart Austritt:
- Kupferrohr
- Anschlussart Eintritt:
- Kupferrohr
- Anschlussdimension Austritt:
- 42,0 x 1,5
- Anschlussdimension Eintritt:
- 42,0 x 1,5
- Cv-Wert:
- 23,9 gal/min
- Kvs-Wert:
- 26.6 MQH
- Nenndruck:
- PN35
- Nennweite:
- DN40
- Öl- und Fettfrei-Standard:
- ISO 23208
- Temperaturobergrenze:
- 120.0 °C
- Temperaturuntergrenze:
- -196.0 °C
- Bauhöhe (H):
- 370.0 MMT
