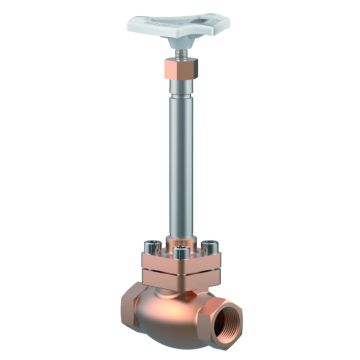

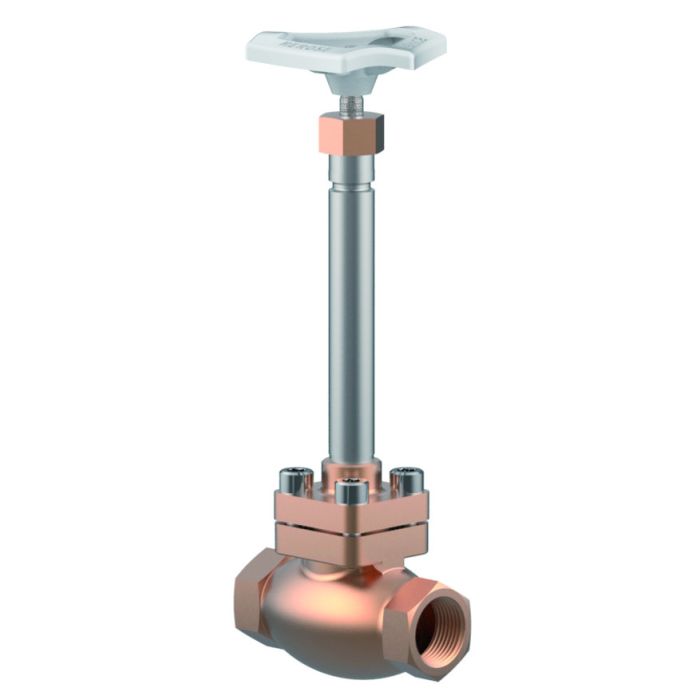

Typ 01315 - Durchgangsventil
Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Typ 01315 - Durchgangsventil
Datenblatt ID: CR_01315
Preis:
auf Anfrage
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)
Zertifikate
EAC - Eurasian Conformity (010/2011)
Transportable Pressure Equipment Directive (2010/35/EU)
type-examination for LNG (DIN EN 12567)
LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX
LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX
EAC - Eurasian Conformity (032/2013)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Pressure Equipment Directive (2014/68/EU)
Betriebsanleitung
Derzeit nicht auf Lager
Lieferzeiten
Auf Lager:
Nicht auf Lager:
Die tatsächliche Lieferzeit wird individuell bestimmt und ist Teil der Auftragsbestätigung
Livebestand: Nicht auf Lager pcs (AUF LAGER)
Weitere Informationen
| Anwendung | LNG, Luftgase |
|---|---|
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_01315 |

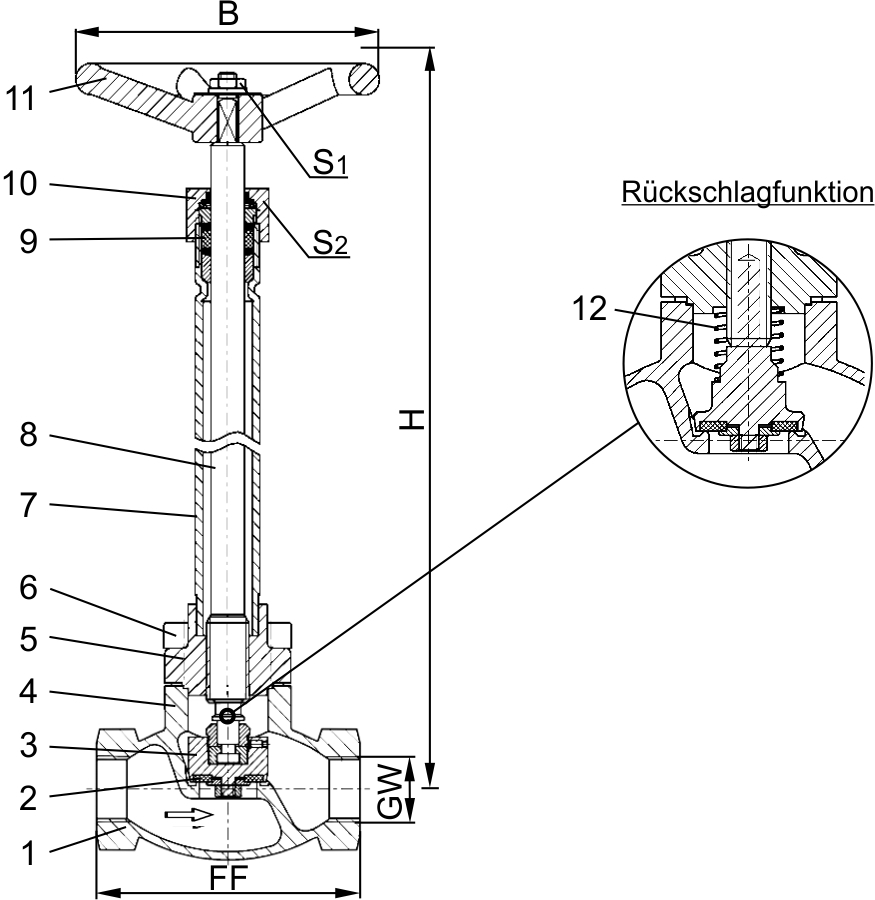

Werkstoffe
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
CC491K |
B 62 UNS C83600 |
2 |
Dichtung |
PTFE / Elektrocarbon (25%) |
|
3 |
Abschlusskörper |
CW614N |
B 283 UNS C38500 |
4 |
Oberteildichtung |
PTFE |
|
5 |
Oberteilflansch |
CC493K |
B 505 UNS C93200 |
6 |
Oberteilschrauben |
1.4301/A2 |
A 194 B8 |
7 |
Verlängerungsrohr |
1.4541 |
A 213 TP 321 |
8 |
Spindel |
1.4301 |
A 276 Grade 304 |
9 |
Stopfbuchspackung |
Graphit / PTFE |
|
10 |
Stopfbuchsmutter |
CW614N |
B 283 UNS C38500 |
11 |
Handrad |
Aluminium Legierung |
|
12 |
Feder |
CW452K |
B 159 UNS C51900 |
Ausführungen
Typ 01315 - Standardausführung |
Technische Daten |
||||||||
|---|---|---|---|---|---|---|---|---|---|
Nenngröße |
DN |
10 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
Gewindegröße |
GW |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
Größenschlüssel |
.X. |
0200 |
0300 |
0400 |
0600 |
1000 |
1200 |
1400 |
2000 |
Baulänge |
FF |
60 |
60 |
85 |
85 |
115 |
115 |
140 |
160 |
Höhe |
H |
270mm oder 370mm |
|||||||
Handrad-Ø |
B |
100 |
100 |
100 |
100 |
100 |
125 |
125 |
125 |
Schlüsselweite |
S1 |
7 |
7 |
7 |
7 |
7 |
10 |
10 |
10 |
Schlüsselweite |
S2 |
30 |
30 |
30 |
30 |
30 |
36 |
36 |
36 |
Gewicht |
ca. kg |
1,4 |
1,4 |
1,7 |
2,1 |
2,4 |
3,3 |
4,7 |
7,2 |
Kvs-Wert |
m³/h |
1,6 |
2,2 |
4,3 |
6,7 |
11,5 |
20,6 |
22,6 |
37,1 |
Cv-Wert |
gal/min |
1,9 |
2,6 |
5,0 |
7,8 |
13,4 |
23,9 |
26,3 |
43,2 |
Produktvarianten
Filtern Sie unser Produkt nach spezifischen Attributen| Name | Anschlussart Austritt | Anschlussart Eintritt | Anschlussdimension Austritt | Anschlussdimension Eintritt | Bauhöhe (H) | Cv-Wert | Nennweite | Link zum Produkt |
|---|
- ...
- ...
/
Zugehörige Type
Artikelnummer: 01315.0400.0011
Preis:
Preis a.A.
auf Anfrage
Absperrventil DN15(1/2") H270
Artikelnummer: 01315.0400.0011
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 120.0 °C
- Öl- und Fettfrei-Standard:
- ISO 23208
- Nennweite:
- DN15
- Nenndruck:
- PN50
- Kvs-Wert:
- 4.3 MQH
- Cv-Wert:
- 5,0 gal/min
- Bauhöhe (H):
- 270.0 MMT
- Anschlussdimension Eintritt:
- 1/2''
- Anschlussdimension Austritt:
- 1/2''
- Anschlussart Eintritt:
- G-Innengewinde (BSPP)
- Anschlussart Austritt:
- G-Innengewinde (BSPP)
Preis:
Preis a.A.
auf Anfrage
Artikelnummer: 01315.1000.0011
Preis:
Preis a.A.
auf Anfrage
Absperrventil DN25(1") H270
Artikelnummer: 01315.1000.0011
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 120.0 °C
- Öl- und Fettfrei-Standard:
- ISO 23208
- Nennweite:
- DN25
- Nenndruck:
- PN50
- Kvs-Wert:
- 11.5 MQH
- Cv-Wert:
- 13,4 gal/min
- Bauhöhe (H):
- 270.0 MMT
- Anschlussdimension Eintritt:
- 1''
- Anschlussdimension Austritt:
- 1''
- Anschlussart Eintritt:
- G-Innengewinde (BSPP)
- Anschlussart Austritt:
- G-Innengewinde (BSPP)
Preis:
Preis a.A.
auf Anfrage
Artikelnummer: 01315.1400.0011
Preis:
Preis a.A.
auf Anfrage
Absperrventil DN40(1 1/2") H270
Artikelnummer: 01315.1400.0011
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 120.0 °C
- Öl- und Fettfrei-Standard:
- ISO 23208
- Nennweite:
- DN40
- Nenndruck:
- PN50
- Kvs-Wert:
- 22.6 MQH
- Cv-Wert:
- 26,3 gal/min
- Bauhöhe (H):
- 270.0 MMT
- Anschlussdimension Eintritt:
- 1 1/2''
- Anschlussdimension Austritt:
- 1 1/2''
- Anschlussart Eintritt:
- G-Innengewinde (BSPP)
- Anschlussart Austritt:
- G-Innengewinde (BSPP)
Preis:
Preis a.A.
auf Anfrage
Artikelnummer: 01315.2000.0011
Preis:
Preis a.A.
auf Anfrage
Absperrventil DN50(2") H270
Artikelnummer: 01315.2000.0011
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 120.0 °C
- Öl- und Fettfrei-Standard:
- ISO 23208
- Nennweite:
- DN50
- Nenndruck:
- PN50
- Kvs-Wert:
- 37.1 MQH
- Cv-Wert:
- 43,2 gal/min
- Bauhöhe (H):
- 270.0 MMT
- Anschlussdimension Eintritt:
- 2''
- Anschlussdimension Austritt:
- 2''
- Anschlussart Eintritt:
- G-Innengewinde (BSPP)
- Anschlussart Austritt:
- G-Innengewinde (BSPP)
Preis:
Preis a.A.
auf Anfrage
Artikelnummer: 01315.0400.0016
Preis:
Preis a.A.
auf Anfrage
Absperrventil DN15(1/2") H270
Artikelnummer: 01315.0400.0016
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 120.0 °C
- Öl- und Fettfrei-Standard:
- ISO 23208
- Nennweite:
- DN15
- Nenndruck:
- PN50
- Kvs-Wert:
- 4.3 MQH
- Cv-Wert:
- 5,0 gal/min
- Bauhöhe (H):
- 270.0 MMT
- Anschlussdimension Eintritt:
- 1/2''
- Anschlussdimension Austritt:
- 1/2''
- Anschlussart Eintritt:
- NPT-Innengewinde
- Anschlussart Austritt:
- NPT-Innengewinde
Preis:
Preis a.A.
auf Anfrage
Artikelnummer: 01315.0400.0026
Preis:
Preis a.A.
auf Anfrage
Absperrventil DN15(1/2") H370
Artikelnummer: 01315.0400.0026
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 120.0 °C
- Öl- und Fettfrei-Standard:
- ISO 23208
- Nennweite:
- DN15
- Nenndruck:
- PN50
- Kvs-Wert:
- 4.3 MQH
- Cv-Wert:
- 5,0 gal/min
- Bauhöhe (H):
- 370.0 MMT
- Anschlussdimension Eintritt:
- 1/2''
- Anschlussdimension Austritt:
- 1/2''
- Anschlussart Eintritt:
- NPT-Innengewinde
- Anschlussart Austritt:
- NPT-Innengewinde
Preis:
Preis a.A.
auf Anfrage
Artikelnummer: 01315.0600.0016
Preis:
Preis a.A.
auf Anfrage
Absperrventil DN20(3/4") H270
Artikelnummer: 01315.0600.0016
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 120.0 °C
- Öl- und Fettfrei-Standard:
- ISO 23208
- Nennweite:
- DN20
- Nenndruck:
- PN50
- Kvs-Wert:
- 6.7 MQH
- Cv-Wert:
- 7,8 gal/min
- Bauhöhe (H):
- 270.0 MMT
- Anschlussdimension Eintritt:
- 3/4''
- Anschlussdimension Austritt:
- 3/4''
- Anschlussart Eintritt:
- NPT-Innengewinde
- Anschlussart Austritt:
- NPT-Innengewinde
Preis:
Preis a.A.
auf Anfrage
Artikelnummer: 01315.0600.0026
Preis:
Preis a.A.
auf Anfrage
Absperrventil DN20(3/4") H370
Artikelnummer: 01315.0600.0026
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 120.0 °C
- Öl- und Fettfrei-Standard:
- ISO 23208
- Nennweite:
- DN20
- Nenndruck:
- PN50
- Kvs-Wert:
- 6.7 MQH
- Cv-Wert:
- 7,8 gal/min
- Bauhöhe (H):
- 370.0 MMT
- Anschlussdimension Eintritt:
- 3/4''
- Anschlussdimension Austritt:
- 3/4''
- Anschlussart Eintritt:
- NPT-Innengewinde
- Anschlussart Austritt:
- NPT-Innengewinde
Preis:
Preis a.A.
auf Anfrage
