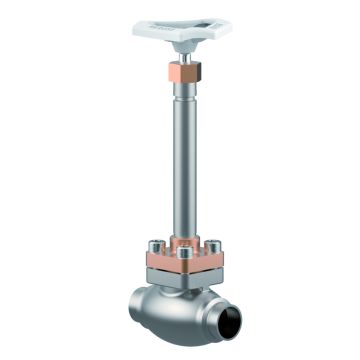

Typ 01321 - Durchgangsventil

Datenblatt ID: CR_01321
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)

Zertifikate
EAC - Eurasian Conformity (032/2013)
EAC - Eurasian Conformity (010/2011)
Transportable Pressure Equipment Directive (2010/35/EU)
type-examination for LNG (DIN EN 12567)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Betriebsanleitung
Weitere Informationen
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_01321
Werkstoffe

Werkstoffe

DIN EN

ASTM

1

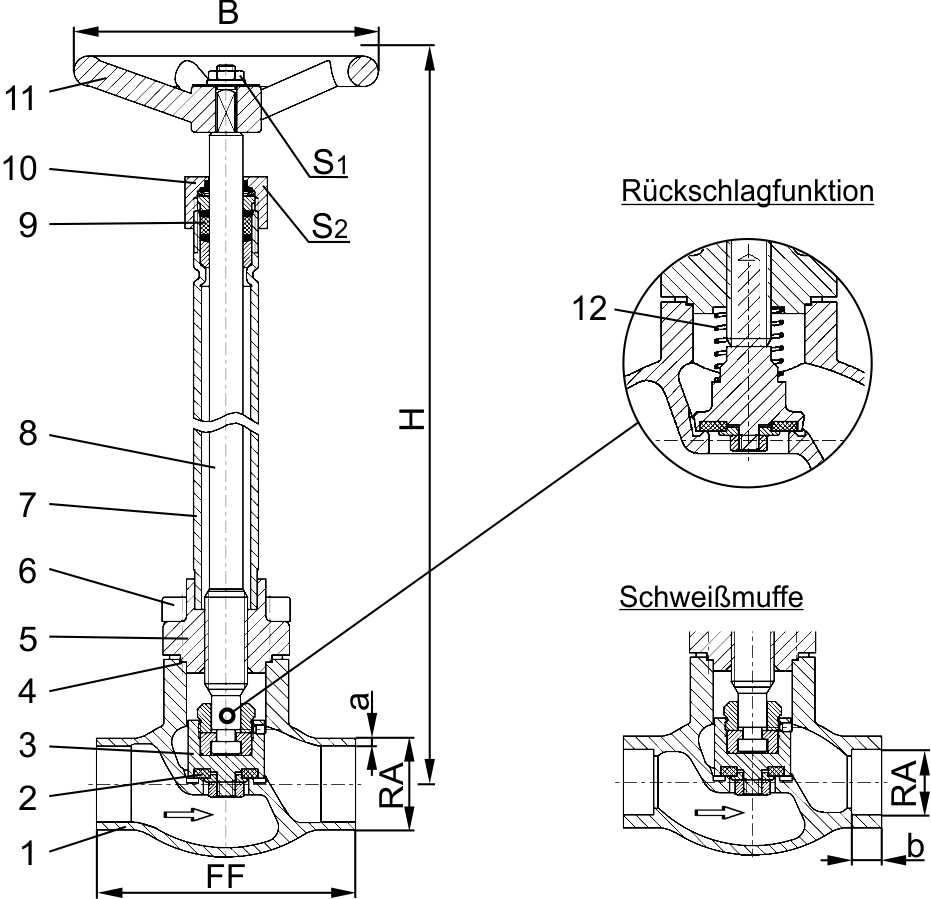

Gehäuse

1.4308

A 351 CF8

2

Dichtung bis DN50

PTFE / Elektrocarbon (25%)

2a

Dichtung ab DN65

PTFE

3

Abschlusskörper

CW614N

B 283 UNS C38500

4

Oberteildichtung

PTFE

5

Oberteilflansch

CC493K

B 505 UNS C93200

6

Oberteilschrauben

1.4301/A2

A 194 B8

7

Verlängerungsrohr

1.4541

A 213 TP 321

8

Spindel

1.4301

A 276 Grade 304

9

Stopfbuchspackung

Graphit / PTFE

10

Stopfbuchsmutter

CW614N

B 283 UNS C38500

11

Handrad

Aluminium Legierung

12

Feder

CW452K

B 159 UNS C51900
Ausführungen

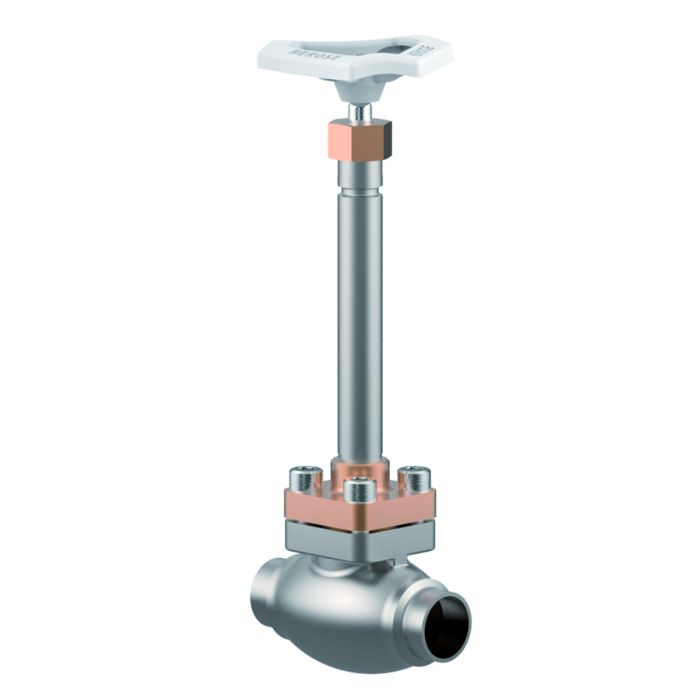

Typ 01321 - Standardausführung

Technische Daten

Nenngröße

DN

10

15

15

20

25

32

40

40

50

65

80

100

150

Größenschlüssel

.X.

1012

1517

1521

2026

2533

3238

4042

4048

5060

657x

8088

0114

0168

Baulänge

FF

70

85

85

100

115

115

130

130

155

205

245

280

400

Höhe

H

270mm oder 370mm

320/370

320/370

370

420

äußerer Rohr-Ø ISO 1127

RA

12,0

17,2

21,3

26,9

33,7

38,0

42,4

48,3

60,3

76,1

88,9

114,3

168,3

Wandstärke Rohr ISO 1127

a

1,0

1,6

2,0

2,0

2,0

2,0

2,0

2,0

2,0

2,9

3,2

6,0

7,1

äußerer Rohr-Ø ASTM A312

RA

13,72

17,15

21,34

26,67

33,40

-

42,16

48,26

60,33

73,03

88,90

114,3

168,3

Wandstärke Rohr ASTM A312

a

Abmessungen nach S10 oder S40

Muffentiefe

b

6

10

10

13

13

-

13

13

16

16

16

20

20

Handrad-Ø

B

100

100

100

100

100

125

125

125

125

200

250

315

360

Schlüsselweite

S1

7

7

7

7

7

10

10

10

10

10

10

12

15

Schlüsselweite

S2

30

30

30

30

30

36

36

36

36

36

36

41

41

Gewicht

ca. kg

1,4

1,65

1,7

2,1

2,4

3,3

4,7

4,7

5,7

12,7

17,0

24,5

54,0

Kvs-Wert

m³/h

1,6

3,8

4,3

6,7

11,5

14,0

20,6

22,6

37,1

71,1

104,0

170,0

350,0

Cv-Wert

gal/min

1,9

4,4

5,0

7,8

13,4

16,2

23,9

26,3

43,2

82,9

121,3

198,3

408,4
