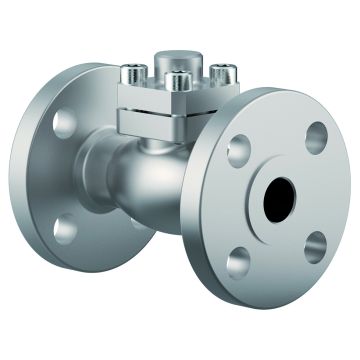

Typ 05419 - Rückschlagventil, ASME B16.5 Flansche

Datenblatt ID: CR_05419_2
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)

Zertifikate
EAC - Eurasian Conformity (010/2011)
Lloyd's Register (Class Rules)
DNV (Class Rules)
ABS (Class Rules)
20-2042586-PDA
type-examination for LNG (DIN EN 12567)
EAC - Eurasian Conformity (032/2013)
Gost Ukraine (Gost Ukraine)
ClassNK (Class Rules)
License of Special Equipment (China) (TS)
BV (Class Rules)
RINA (Class Rules)
Pressure Equipment Directive (2014/68/EU)
Betriebsanleitung
Weitere Informationen
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_05419_2
Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4308

A 351 CF8

2

Dichtung bis DN50

PTFE / Elektrocarbon (25%)

2a

Dichtung ab DN65

PTFE

3

Abschlusskörper

1.4301

A 276 Grade 304

4

Feder

1.4571

A 313 Grade 316Ti

5

Oberteildichtung

PTFE

6

Deckelschrauben

1.4301/A2

A 194 B8

7

Deckel

1.4301

A 276 Grade 304

7a

Führungsbuchse ab DN65

PTFE

Ausführungen

Typ 05419 - Standardausführung

Technische Daten

Nenngröße

DN

15

20

25

40

50

65

80

100

150

Größenschlüssel - Flansch ASME B16.5 class 300

.X.

0400

0600

1000

1400

2000

2400

3000

4000

6000

Flanschdurchmesser

D-class

95

115

125

155

165

190

210

255

320

Baulänge

FF

140

150

160

200

230

290

310

350

597

Höhe

H

70

75

75

95

90

125

150

165

215

Gewicht

ca. kg

2,9

3,4

4,4

6,4

11,6

19,2

25,2

39,8

90,3

Kvs - Wert

m³/h

4,3

6,7

11,5

22,6

37,1

71,1

104,0

170,0

350,0

Cv - Wert

gal/min

5,0

7,8

13,4

26,3

43,2

82,9

121,3

198,3

408,4
