Typ 06002, Typ 06006

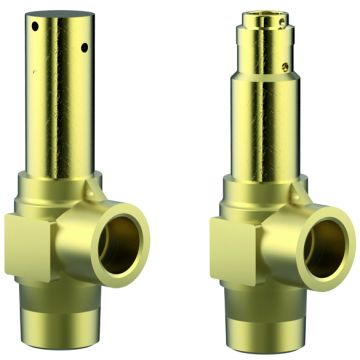

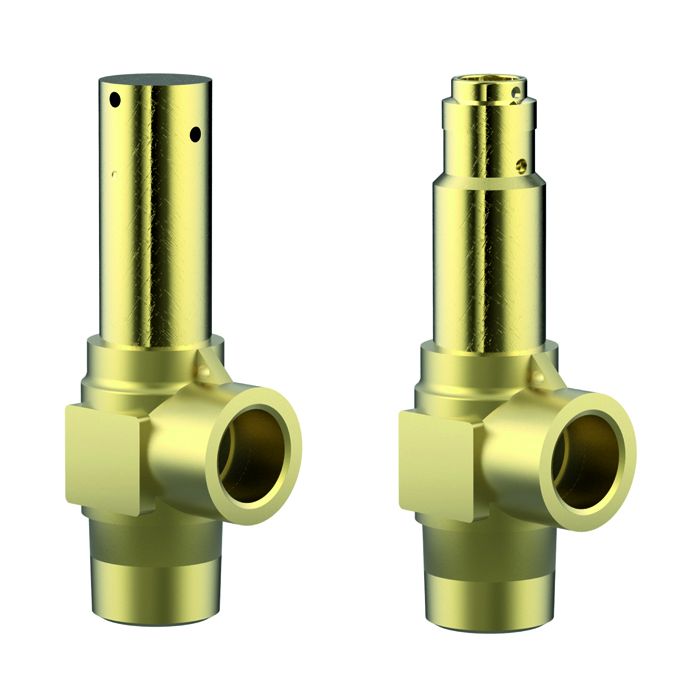

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Vorgesehen als Sicherheitseinrichtung zur Absicherung von Rohrleitungen und Anlagenteilen gegen thermische
Expansion. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperatur: -196°C (77K) bis +150°C (423K), geeignet für waagerechten Einbau
Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
ASME Code (ASME Code Section VIII)
Pressure Equipment Directive (2014/68/EU)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Datenblätter
Betriebsanleitung
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Anwendung | LNG, Luftgase |
|---|---|
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_06002_06006 |

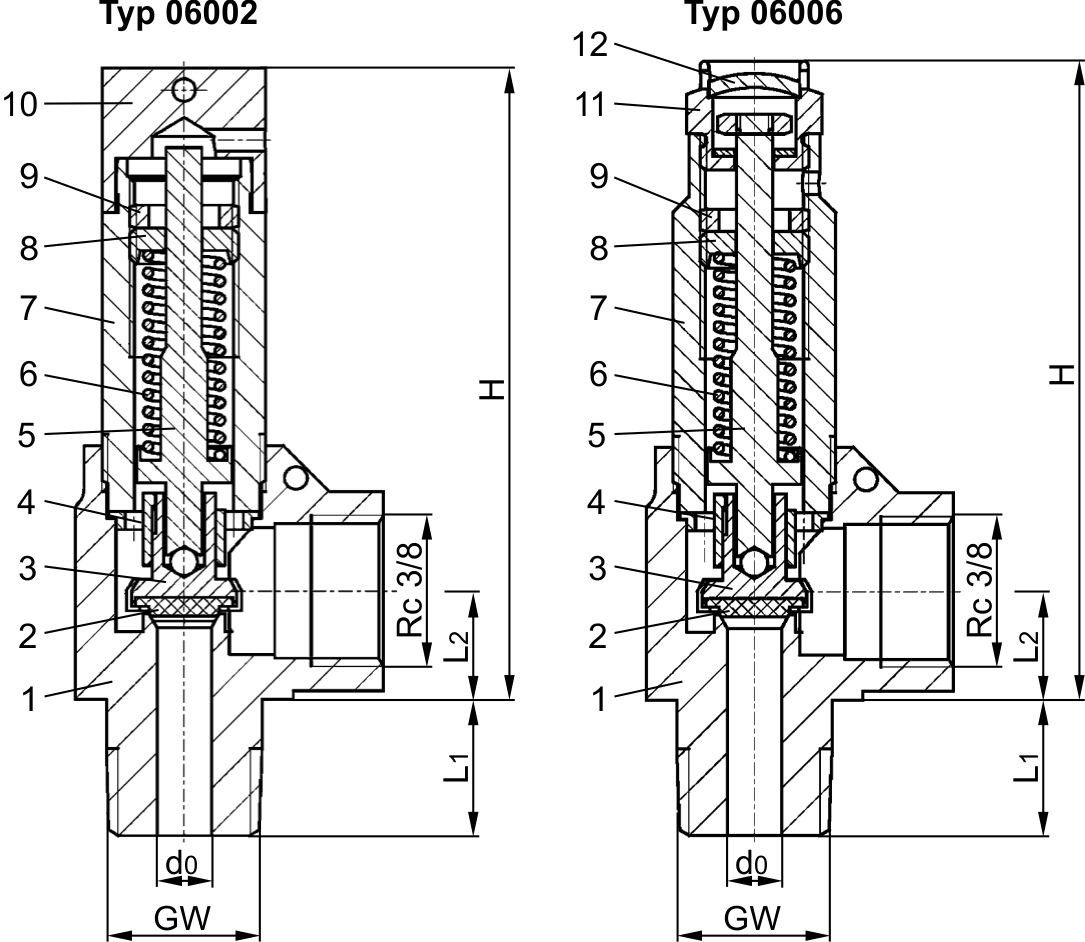

Werkstoffe |
DIN EN |
ASME/ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
CW617N |
EN12165 CW617N Code Case 1750 |
2 |
Dichtung |
PTFE / Elektrocarbon (25%) |
|
3 |
Teller |
CW452K |
B 103 UNS C51900 |
4 |
Führungsscheibe |
CC493K |
SB 505 C93200 |
5 |
Spindel |
CW614N |
EN12164 CW614N Code Case 1750 |
6 |
Feder |
1.4571 |
A 313 Grade 316Ti |
7 |
Haube |
CW614N |
EN12164 CW614N Code Case 1750 |
8 |
Federspanner |
CW614N |
EN12164 CW614N Code Case 1750 |
9 |
Gewindering |
CW614N |
EN12164 CW614N Code Case 1750 |
10 |
Verschlussschraube |
CW614N |
EN12164 CW614N Code Case 1750 |
11 |
Anlüftknopf |
CW614N |
EN12164 CW614N Code Case 1750 |
12 |
Verschlussscheibe |
CW507L |
B 30 UNS C27000 |
Technische Daten |
Typ 06002 |
Typ 06006 |
|||||
|---|---|---|---|---|---|---|---|
Nenngröße |
GW |
1/4 |
3/8 |
1/2 |
1/4 |
3/8 |
1/2 |
Sitzdurchmesser |
d0 |
6,0 |
6,0 |
6,0 |
6,0 |
6,0 |
6,0 |
Größenschlüssel |
.X. |
0200 |
0300 |
0400 |
0200 |
0300 |
0400 |
Ansprechdruck |
bar |
1,0-55,0 |
1,0-55,0 |
1,0-55,0 |
1,0-55,0 |
1,0-55,0 |
1,0-55,0 |
Höhe |
H |
70 |
70 |
70 |
72 |
72 |
72 |
Länge |
L1 |
13 |
15 |
17 |
13 |
15 |
17 |
Länge |
L2 |
13 |
13 |
13 |
13 |
13 |
13 |
Gewicht |
ca. kg |
0,185 |
0,20 |
0,22 |
0,18 |
0,195 |
0,21 |
Ausflussziffer ab 3,0 bar |
αw |
0,42 |
0,42 |
0,42 |
0,42 |
0,42 |
0,42 |
Produktvarianten
Filtern Sie unser Produkt nach spezifischen Attributen| Name | Anschlussart Austritt | Anschlussart Eintritt | Anschlussdimension Austritt | Anschlussdimension Eintritt | Link zum Produkt |
|---|
- ...
- ...
Zugehörige Type
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- HEROSE Type Referenz:
- CR_06002_06006
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 150.0 °C
- Anschlussdimension Eintritt:
- 1/4''
- Anschlussdimension Austritt:
- 3/8''
- Anschlussart Eintritt:
- G-Außengewinde (BSPP)
- Anschlussart Austritt:
- Rc-Innengewinde (BSPT)
- Druckbereich BAR:
- 1,00 - 55,00 bar
- Druckbereich KPA:
- 100,00 - 5.500,00 kPa
- Druckbereich PSI:
- 14,50 - 797,50 PSI
- Kegeldichtung:
- K
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- HEROSE Type Referenz:
- CR_06002_06006
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 150.0 °C
- Anschlussdimension Eintritt:
- 1/4''
- Anschlussdimension Austritt:
- 3/8''
- Anschlussart Eintritt:
- G-Außengewinde (BSPP)
- Anschlussart Austritt:
- Rc-Innengewinde (BSPT)
- Druckbereich BAR:
- 1,00 - 55,00 bar
- Druckbereich KPA:
- 100,00 - 5.500,00 kPa
- Druckbereich PSI:
- 14,50 - 797,50 PSI
- Kegeldichtung:
- K
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- HEROSE Type Referenz:
- CR_06002_06006
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 150.0 °C
- Anschlussdimension Eintritt:
- 1/4''
- Anschlussdimension Austritt:
- 3/8''
- Anschlussart Eintritt:
- R-Außengewinde (BSPT)
- Anschlussart Austritt:
- Rc-Innengewinde (BSPT)
- Druckbereich BAR:
- 1,00 - 55,00 bar
- Druckbereich KPA:
- 100,00 - 5.500,00 kPa
- Druckbereich PSI:
- 14,50 - 797,50 PSI
- Kegeldichtung:
- K
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- HEROSE Type Referenz:
- CR_06002_06006
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 150.0 °C
- Anschlussdimension Eintritt:
- 1/4''
- Anschlussdimension Austritt:
- 3/8''
- Anschlussart Eintritt:
- NPT-Außengewinde
- Anschlussart Austritt:
- Rc-Innengewinde (BSPT)
- Druckbereich BAR:
- 1,00 - 55,00 bar
- Druckbereich KPA:
- 100,00 - 5.500,00 kPa
- Druckbereich PSI:
- 14,50 - 797,50 PSI
- Kegeldichtung:
- K
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- HEROSE Type Referenz:
- CR_06002_06006
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 150.0 °C
- Anschlussdimension Eintritt:
- 3/8''
- Anschlussdimension Austritt:
- 3/8''
- Anschlussart Eintritt:
- R-Außengewinde (BSPT)
- Anschlussart Austritt:
- Rc-Innengewinde (BSPT)
- Druckbereich BAR:
- 1,00 - 55,00 bar
- Druckbereich KPA:
- 100,00 - 5.500,00 kPa
- Druckbereich PSI:
- 14,50 - 797,50 PSI
- Kegeldichtung:
- K
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- HEROSE Type Referenz:
- CR_06002_06006
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 150.0 °C
- Anschlussdimension Eintritt:
- 3/8''
- Anschlussdimension Austritt:
- 3/8''
- Anschlussart Eintritt:
- G-Außengewinde (BSPP)
- Anschlussart Austritt:
- Rc-Innengewinde (BSPT)
- Druckbereich BAR:
- 1,00 - 55,00 bar
- Druckbereich KPA:
- 100,00 - 5.500,00 kPa
- Druckbereich PSI:
- 14,50 - 797,50 PSI
- Kegeldichtung:
- K
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- HEROSE Type Referenz:
- CR_06002_06006
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 150.0 °C
- Anschlussdimension Eintritt:
- 1/2''
- Anschlussdimension Austritt:
- 3/8''
- Anschlussart Eintritt:
- R-Außengewinde (BSPT)
- Anschlussart Austritt:
- Rc-Innengewinde (BSPT)
- Druckbereich BAR:
- 1,00 - 55,00 bar
- Druckbereich KPA:
- 100,00 - 5.500,00 kPa
- Druckbereich PSI:
- 14,50 - 797,50 PSI
- Kegeldichtung:
- K
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- HEROSE Type Referenz:
- CR_06002_06006
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 150.0 °C
- Anschlussdimension Eintritt:
- 1/2''
- Anschlussdimension Austritt:
- 3/8''
- Anschlussart Eintritt:
- G-Außengewinde (BSPP)
- Anschlussart Austritt:
- Rc-Innengewinde (BSPT)
- Druckbereich BAR:
- 1,00 - 55,00 bar
- Druckbereich KPA:
- 100,00 - 5.500,00 kPa
- Druckbereich PSI:
- 14,50 - 797,50 PSI
- Kegeldichtung:
- K
