Typ 06386

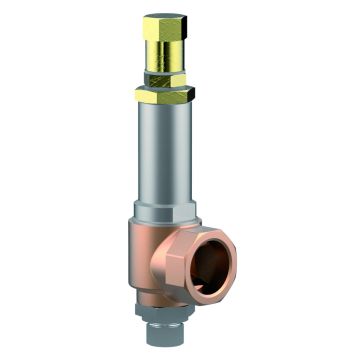

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Typ 06386
Datenblatt ID: CR_06386_2
Preis:
auf Anfrage
Verwendungsbereich
Verwendungsbereich:
Vorgesehen als Überströmventil gegen unzulässige Drucküberschreitung in nicht zulassungspflichtigen
Leitungssystemen und Druckbehältern.
Zulässige Betriebstemperatur: -196°C (77K) bis +185°C (458K)
Zertifikate
Pressure Equipment Directive (2014/68/EU)
Transportable Pressure Equipment Directive (2010/35/EU)
ASME Code (ASME Code Section VIII)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
ClassNK (Class Rules)
BV (Class Rules)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Datenblätter
Betriebsanleitung
Derzeit nicht auf Lager
Lieferzeiten
Auf Lager:
Nicht auf Lager:
Die tatsächliche Lieferzeit wird individuell bestimmt und ist Teil der Auftragsbestätigung
Livebestand: Nicht auf Lager pcs (AUF LAGER)
Weitere Informationen
| Anwendung | H2, LNG |
|---|---|
| Anwendungsbereich | Herstellung, Transport, Lagerung, Anwendung, Betankung, Prozesse |
| Artikelnummer | CR_06386_2 |
Werkstoffe
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Austrittskörper |
CC491K |
B 62 UNS C83600 |
2 |
Eintrittskörper |
1.4301 |
A 276 Grade 304 |
3 |
Teller |
1.4541 |
A 276 Grade 321 |
4 |
Führungsscheibe |
CW453K |
B 103 UNS C52100 |
5 |
Spindel |
CW453K |
B 103 UNS C52100 |
6 |
Feder |
1.4571 |
A 313 Grade 316Ti |
7 |
Haube |
1.4305 |
A 314 Grade 303 |
8 |
Federspanner |
CW614N |
B 283 UNS C38500 |
9 |
Stellschraube |
CW614N |
B 283 UNS C38500 |
10 |
Verschlussschraube |
CW614N |
B 283 UNS C38500 |
11 |
Mutter |
CW614N |
B 283 UNS C38500 |
12 |
Verschlussschraube |
CW614N |
B 283 UNS C38500 |
Ausführungen
Typ 06386 |
Technische Daten |
||
|---|---|---|---|
Nenngröße |
GW |
1/2 |
3/4 |
Sitzdurchmesser |
d0 |
10,5 |
10,5 |
Größenschlüssel |
.X. |
1004 |
1006 |
Austritt |
GA |
1 |
1 |
Höhe |
H |
171 |
171 |
Länge |
L1 |
36 |
36 |
Länge |
L2 |
34 |
34 |
Länge |
A1 |
14 |
16 |
Schlüsselweite |
S1 |
30 |
32 |
Schlüsselweite |
S2 |
41 |
41 |
Schlüsselweite |
S3 |
30 |
30 |
Schlüsselweite |
S4 |
22 |
22 |
Gewicht |
ca. kg |
0,78 |
0,81 |
Produktvarianten
Filtern Sie unser Produkt nach spezifischen Attributen| Name | Anschlussart Austritt | Anschlussart Eintritt | Anschlussdimension Austritt | Anschlussdimension Eintritt | Link zum Produkt |
|---|
- ...
- ...
/
Zugehörige Type
Artikelnummer: 06386.1004.9001
Preis:
Preis a.A.
auf Anfrage
Überströmventil DN15(1/2") d0 10,5
Artikelnummer: 06386.1004.9001
- Anwendung:
- H2, LNG
- Anwendungsbereich:
- Herstellung, Transport, Lagerung, Anwendung, Betankung, Prozesse
- HEROSE Type Referenz:
- CR_06386_2
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 185.0 °C
- Anschlussdimension Eintritt:
- 1/2''
- Anschlussdimension Austritt:
- 1''
- Anschlussart Eintritt:
- G-Außengewinde (BSPP)
- Anschlussart Austritt:
- G-Innengewinde (BSPP)
- Druckbereich BAR:
- 3,00 - 8,00 bar
- Druckbereich KPA:
- 300,00 - 800,00 kPa
- Druckbereich PSI:
- 43,50 - 116,00 PSI
- Kegeldichtung:
- M
Preis:
Preis a.A.
auf Anfrage
Artikelnummer: 06386.1006.9002
Preis:
Preis a.A.
auf Anfrage
Überströmventil DN20(3/4") d0 10,5
Artikelnummer: 06386.1006.9002
- Anwendung:
- H2, LNG
- Anwendungsbereich:
- Herstellung, Transport, Lagerung, Anwendung, Betankung, Prozesse
- HEROSE Type Referenz:
- CR_06386_2
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 185.0 °C
- Anschlussdimension Eintritt:
- 3/4''
- Anschlussdimension Austritt:
- 1''
- Anschlussart Eintritt:
- G-Außengewinde (BSPP)
- Anschlussart Austritt:
- G-Innengewinde (BSPP)
- Druckbereich BAR:
- 7,00 - 17,00 bar
- Druckbereich KPA:
- 700,00 - 1.700,00 kPa
- Druckbereich PSI:
- 101,50 - 246,50 PSI
- Kegeldichtung:
- M
Preis:
Preis a.A.
auf Anfrage
Artikelnummer: 06386.1004.9002
Preis:
Preis a.A.
auf Anfrage
Überströmventil DN15(1/2") d0 10,5
Artikelnummer: 06386.1004.9002
- Anwendung:
- H2, LNG
- Anwendungsbereich:
- Herstellung, Transport, Lagerung, Anwendung, Betankung, Prozesse
- HEROSE Type Referenz:
- CR_06386_2
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 185.0 °C
- Anschlussdimension Eintritt:
- 1/2''
- Anschlussdimension Austritt:
- 1''
- Anschlussart Eintritt:
- G-Außengewinde (BSPP)
- Anschlussart Austritt:
- G-Innengewinde (BSPP)
- Druckbereich BAR:
- 7,00 - 17,00 bar
- Druckbereich KPA:
- 700,00 - 1.700,00 kPa
- Druckbereich PSI:
- 101,50 - 246,50 PSI
- Kegeldichtung:
- M
Preis:
Preis a.A.
auf Anfrage
Artikelnummer: 06386.1004.9003
Preis:
Preis a.A.
auf Anfrage
Überströmventil DN15(1/2") d0 10,5
Artikelnummer: 06386.1004.9003
- Anwendung:
- H2, LNG
- Anwendungsbereich:
- Herstellung, Transport, Lagerung, Anwendung, Betankung, Prozesse
- HEROSE Type Referenz:
- CR_06386_2
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 185.0 °C
- Anschlussdimension Eintritt:
- 1/2''
- Anschlussdimension Austritt:
- 1''
- Anschlussart Eintritt:
- G-Außengewinde (BSPP)
- Anschlussart Austritt:
- G-Innengewinde (BSPP)
- Druckbereich BAR:
- 1,00 - 4,00 bar
- Druckbereich KPA:
- 100,00 - 400,00 kPa
- Druckbereich PSI:
- 14,50 - 58,00 PSI
- Kegeldichtung:
- M
Preis:
Preis a.A.
auf Anfrage
Artikelnummer: 06386.1004.9004
Preis:
Preis a.A.
auf Anfrage
Überströmventil DN15(1/2") d0 10,5
Artikelnummer: 06386.1004.9004
- Anwendung:
- H2, LNG
- Anwendungsbereich:
- Herstellung, Transport, Lagerung, Anwendung, Betankung, Prozesse
- HEROSE Type Referenz:
- CR_06386_2
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 185.0 °C
- Anschlussdimension Eintritt:
- 1/2''
- Anschlussdimension Austritt:
- 1''
- Anschlussart Eintritt:
- G-Außengewinde (BSPP)
- Anschlussart Austritt:
- G-Innengewinde (BSPP)
- Druckbereich BAR:
- 16,00 - 21,00 bar
- Druckbereich KPA:
- 1.600,00 - 2.100,00 kPa
- Druckbereich PSI:
- 232,00 - 304,50 PSI
- Kegeldichtung:
- M
Preis:
Preis a.A.
auf Anfrage
Artikelnummer: 06386.1004.9006
Preis:
Preis a.A.
auf Anfrage
Überströmventil DN15(1/2") d0 10,5
Artikelnummer: 06386.1004.9006
- Anwendung:
- H2, LNG
- Anwendungsbereich:
- Herstellung, Transport, Lagerung, Anwendung, Betankung, Prozesse
- HEROSE Type Referenz:
- CR_06386_2
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 185.0 °C
- Anschlussdimension Eintritt:
- 1/2''
- Anschlussdimension Austritt:
- 1''
- Anschlussart Eintritt:
- G-Außengewinde (BSPP)
- Anschlussart Austritt:
- G-Innengewinde (BSPP)
- Druckbereich BAR:
- 28,00 - 36,00 bar
- Druckbereich KPA:
- 2.800,00 - 3.600,00 kPa
- Druckbereich PSI:
- 406,00 - 522,00 PSI
- Kegeldichtung:
- M
Preis:
Preis a.A.
auf Anfrage
Artikelnummer: 06386.1004.9007
Preis:
Preis a.A.
auf Anfrage
Überströmventil DN15(1/2") d0 10,5
Artikelnummer: 06386.1004.9007
- Anwendung:
- H2, LNG
- Anwendungsbereich:
- Herstellung, Transport, Lagerung, Anwendung, Betankung, Prozesse
- HEROSE Type Referenz:
- CR_06386_2
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 185.0 °C
- Anschlussdimension Eintritt:
- 1/2''
- Anschlussdimension Austritt:
- 1''
- Anschlussart Eintritt:
- G-Außengewinde (BSPP)
- Anschlussart Austritt:
- G-Innengewinde (BSPP)
- Druckbereich BAR:
- 21,00 - 28,00 bar
- Druckbereich KPA:
- 2.100,00 - 2.800,00 kPa
- Druckbereich PSI:
- 304,50 - 406,00 PSI
- Kegeldichtung:
- M
Preis:
Preis a.A.
auf Anfrage
Artikelnummer: 06386.1004.9005
Preis:
Preis a.A.
auf Anfrage
Überströmventil DN15(1/2") d0 10,5
Artikelnummer: 06386.1004.9005
- Anwendung:
- H2, LNG
- Anwendungsbereich:
- Herstellung, Transport, Lagerung, Anwendung, Betankung, Prozesse
- HEROSE Type Referenz:
- CR_06386_2
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 185.0 °C
- Anschlussdimension Eintritt:
- 1/2''
- Anschlussdimension Austritt:
- 1''
- Anschlussart Eintritt:
- G-Außengewinde (BSPP)
- Anschlussart Austritt:
- G-Innengewinde (BSPP)
- Druckbereich BAR:
- 0,50 - 1,50 bar
- Druckbereich KPA:
- 50,00 - 150,00 kPa
- Druckbereich PSI:
- 7,25 - 21,75 PSI
- Kegeldichtung:
- M
