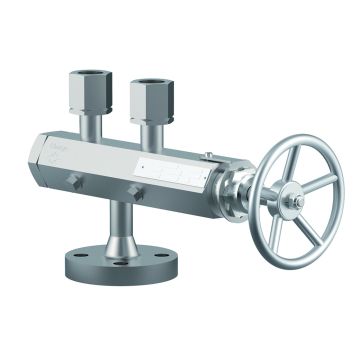

Typ 06401 - Wechselventil DN15

Datenblatt ID: CR_06401_2
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +185°C (458K)

Zertifikate
EAC - Eurasian Conformity (010/2011)
type-examination for LNG (DIN EN 12567)
Gost Ukraine (Gost Ukraine)
Betriebsanleitung
Weitere Informationen
Anwendung H2, LNG, Luftgase
Anwendungsbereich Herstellung, Transport, Lagerung, Anwendung, Betankung
Artikelnummer CR_06401_2
Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

1.4571

A 276 Grade 316Ti

2

Verschlussschraube

1.4571

A 276 Grade 316Ti

3

Kolbenstange

1.4571

A 276 Grade 316Ti

4

Dichtung

PTFE / Elektrocarbon (25%)

5

Kegel

1.4571

A 276 Grade 316Ti

6

Disc nut

1.4301/A2

A 194 B8

7

Stopfbuchspackung

PTFE / Elektrocarbon (25%)

8

Kopfstück

CW452K vernickelt

B 159 UNS C51900 nickel plated

9

Spindel

1.4571

A 276 Grade 316Ti

10

Handrad

Aluminium-Legierung

11

Schweißstutzen

1.4571

A 276 Grade 316Ti

12

Spannmuffe

1.4571

A 276 Grade 316Ti

13

Gewindemuffe

1.4571

A 276 Grade 316Ti

14

Übergangsstück

1.4571

A 276 Grade 316Ti

15

Flansch

1.4571

A 276 Grade 316Ti
Ausführungen

Typ 06401 - Standardausführung

Technische Daten

Nenngröße

DN

15

Flanschdurchmesser

D

105

Austritt

GA

G 3/4

Baulänge

FF

325

Handrad-Ø

B

120

Länge

a

80

Höhe

b

170

Länge

c

100

Gewicht

ca. kg

6,0

Kvs - Wert, eine Seite offen

m³/h

4,0

Cv - Wert, eine Seite offen

gal /min

4,6

Kvs - Wert, Mittelstellung

m³/h

5,8

Cv - Wert, Mittelstellung

gal /min

6,7

Produktvarianten

Filtern Sie unser Produkt nach spezifischen Attributen
Name Anschlussart Austritt Anschlussart Eintritt Anschlussdimension Austritt Anschlussdimension Eintritt Cv-Wert Nennweite Link zum Produkt
/
