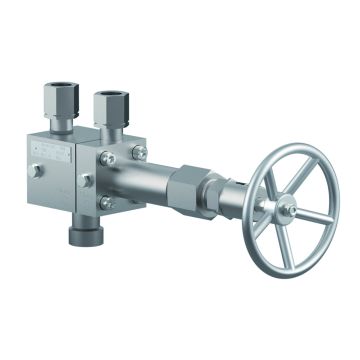

Typ 06401 - Wechselventil mit Faltenbalg

Datenblatt ID: CR_06401_5
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +185°C (458K)

Zertifikate
EAC - Eurasian Conformity (010/2011)
type-examination for LNG (DIN EN 12567)
Gost Ukraine (Gost Ukraine)
Betriebsanleitung
Weitere Informationen
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung
Artikelnummer CR_06401_5
Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse I

1.4571

A 276 Grade 316Ti

2

Gehäuse II

1.4571

A 276 Grade 316Ti

3

Faltenbalgspindel

1.4571

A 276 Grade 316Ti

4

Dichtung

PCTFE

5

Kegel

1.4571

A 276 Grade 316Ti

6

Faltenbalg

1.4571

A 276 Grade 316Ti

7

Oberteil I

1.4571

A 276 Grade 316Ti

8

Oberteil II

1.4571

A 276 Grade 316Ti

9

Spindel

CW452K

B 159 UNS C51900

10

O-Ringe

FPM (VITON)

11

Stopfbuchse

1.4571

A 276 Grade 316Ti

12

Handrad

Aluminium-Legierung

13

Schweißstutzen

1.4571

A 276 Grade 316Ti

14

Spannmuffe

1.4571

A 276 Grade 316Ti

15

Gewindemuffe

1.4571

A 276 Grade 316Ti

16

Flansch

1.4571

A 276 Grade 316Ti
Ausführungen

Typ 06401 - Standardausführung

Technische Daten

Nenngröße

DN

15

25

Größenschlüssel

.X.

0150

0250

Eintritt

GW

G 3/4

G 1

Austritt

GA

G 3/4

G 1

Baulänge

FF

390

390

Handrad-Ø

B

150

150

Länge

a

80

80

Höhe

b

130

160

Länge

c

65

80

Gewicht

ca. kg

8,0

9,9

Kvs - Wert, eine Seite offen

m³/h

4,0

13,0

Cv - Wert, eine Seite offen

gal /min

4,6

15,0

Kvs - Wert, Mittelstellung

m³/h

5,8

15,5

Cv - Wert, Mittelstellung

gal /min

6,7

17,9
