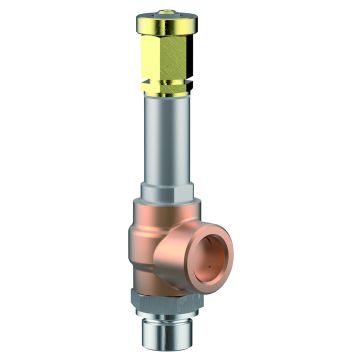

Typ 06478

Datenblatt ID: CR_06478
Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in ortsfesten und beweglichen

Druckbehältern und Druckgasbehältern. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +150°C (423K), geeignet für waagerechten Einbau

Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
EAC - Eurasian Conformity (010/2011)
EAC - Eurasian Conformity (032/2013)
Pressure Equipment Directive (2014/68/EU)
ABS (Class Rules)
20-2042586-PDA
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
ClassNK (Class Rules)
Korean Gas Safety (KGS)
BV (Class Rules)
RINA (Class Rules)
TÜV Verband (Approval mark number)
Betriebsanleitung
Weitere Informationen
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_06478

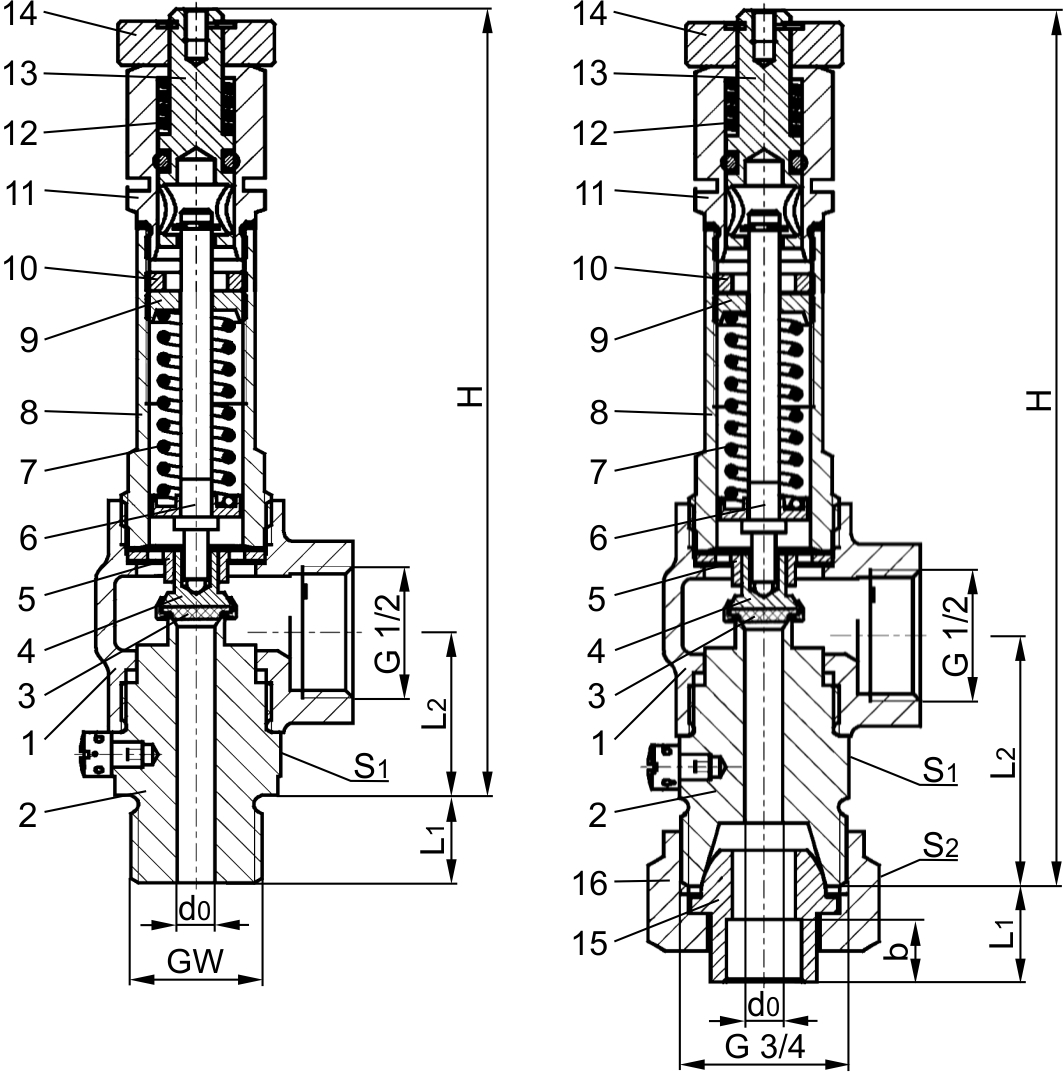

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Austrittskörper

CC491K

B 62 UNS C83600

2

Eintrittskörper

1.4301

A 276 Grade 304

3

Dichtung

PTFE / Elektrocarbon (25%)

4

Teller

CW452K

B 159 UNS C51900

5

Führungsscheibe

CC493K

B 505 UNS C93200

6

Spindel

CW614N

B 283 UNS C38500

7

Feder

1.4571

A 313 Grade 316Ti

8

Haube

1.4301

A 276 Grade 304

9

Federspanner

CW614N

B 283 UNS C38500

10

Gewindering

CW614N

B 283 UNS C38500

11

Anlüfthaube

CW614N

B 283 UNS C38500

12

Feder

1.4571

A 276 Grade 316Ti

13

Anlüftzapfen

CW614N

B 283 UNS C38500

14

Anlüfteknopf

CW614N

B 283 UNS C38500

15

Löt-/Schweißkugelbuchse

1.4301

A 276 Grade 304

16

Überwurfmutter

CW614N

B 283 UNS C38500
Ausführungen

Typ 06478

Technische Daten

Nenngröße

GW

1/4

3/8

1/2

3/4

Sitzdurchmesser

d0

6,0

6,0

6,0

6,0

Größenschlüssel

.X.

0200

0300

0400

0600

Ansprechdruck

bar

0,4-55,0

0,4-55,0

0,4-55,0

0,4-55,0

Höhe

H

126

126

126

139

Länge

L1

12

13

14

15,5

Länge

L2

26

26

26

40

Muffentiefe

b

-

-

-

10

Schlüsselweite

S1

27

27

27

27

Schlüsselweite

S2

-

-

-

32

Gewicht

ca. kg

0,40

0,42

0,44

0,47

Ausflussziffer ab 3,0 bar

αw

0,66

0,66

0,66

0,66
