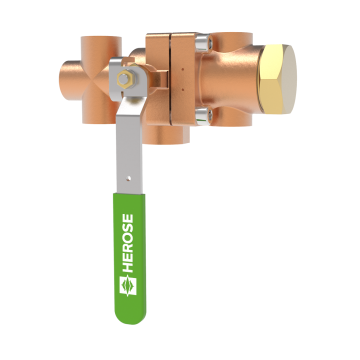

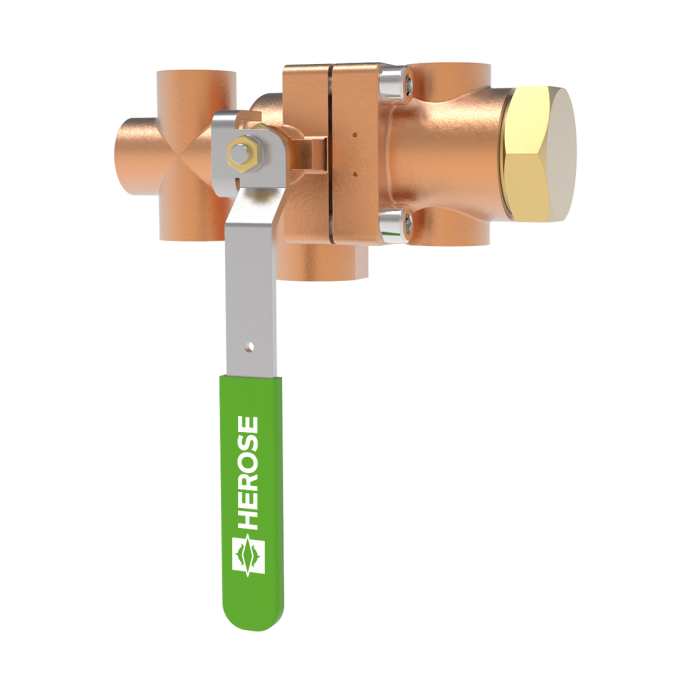

Typ 06510 - Wechselkugelhahn

Datenblatt ID: CR_06510_1
Verwendungsbereich

Wichtig:

Die Armatur muss an den vorgesehenen

Bohrungen M10 befestigt werden.

Ersatzteilpaket zur Hebelumrüstung:

Für Wechselkugelhähne 0651X gibt es

ein Ersatzteilpaket zum Austausch des

Hebels (passend auch für die

Ausführung vor 07/2024).

DN20 30320.0200.0783

DN32 30320.0320.0783

Zertifikate
EAC - Eurasian Conformity (010/2011)
Pressure Equipment Directive (2014/68/EU)
type-examination for LNG (DIN EN 12567)
EAC - Eurasian Conformity (032/2013)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
Betriebsanleitung
Weitere Informationen
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung
Artikelnummer CR_06510_1

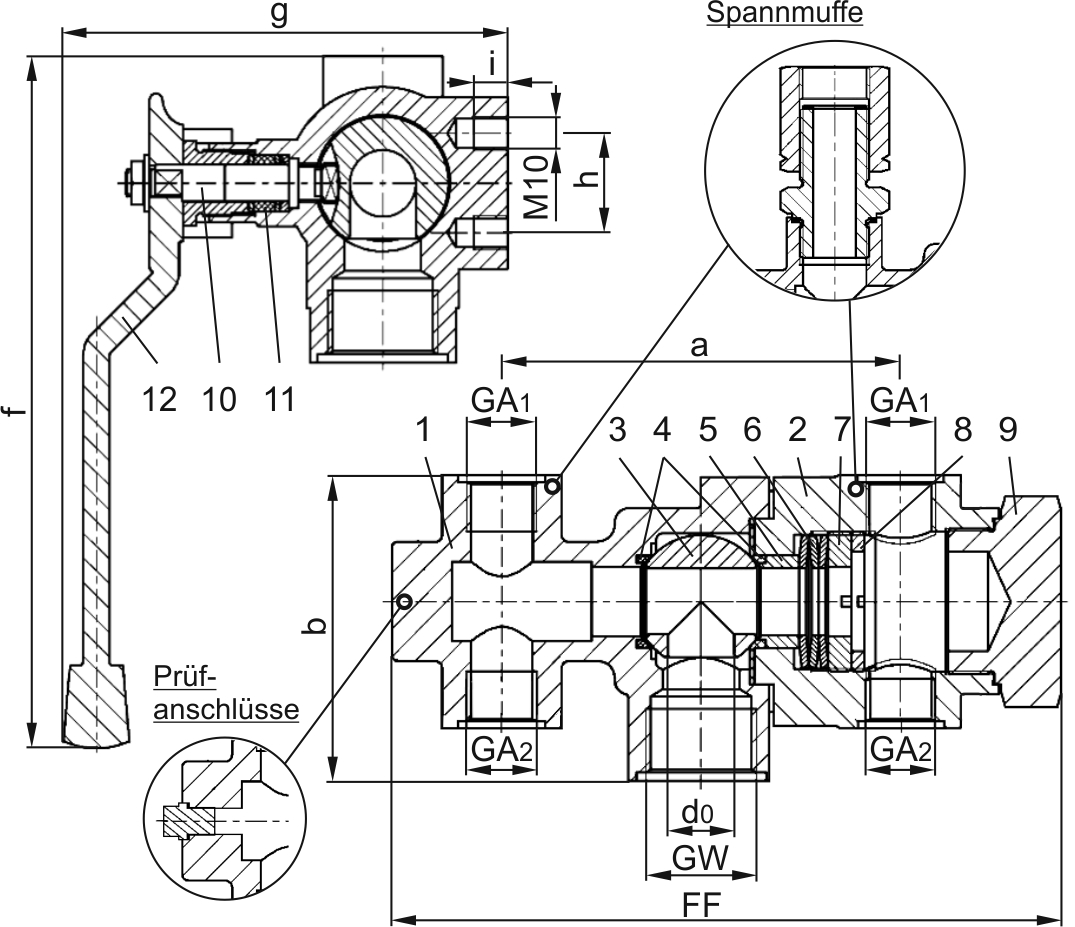

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse I

CC491K

B 62 UNS C83600

2

Gehäuse II

CC491K

B 62 UNS C83600

3

Kugel

1.4571

A 276 Grade 316Ti

4

Dichtschalen

PCTFE

5

Buchse

CW614N

B 283 UNS C38500

6

Tellerfedern

1.4571

A 313 Grade 316Ti

7

Federspanner

CW614N

B 283 UNS C38500

8

Gewindering

CW614N

B 283 UNS C38500

9

Verschlussschraube

CW614N

B 283 UNS C38500

10

Spindel

1.4301

A 276 Grade 304

11

Stopfbuchspackung

Graphit / PTFE

12

Handhebel

CC491K

B 62 UNS C83600
Ausführungen

Typ 06510 - Standardausführung

Technische Daten

Nenngröße

DN

20

20

Größenschlüssel

.X.

2004

2006

engster Querschnitt

d0

20

20

Eintritt

GW

1

1

Austritt

GA1

1/2

3/4

Austritt

GA2

1/2

1/2

Baulänge

FF

201

201

Länge

a

120

120

Höhe

b

92

92

Länge

f

208

208

Länge

g

134

134

Länge

h

30

30

Gewindetiefe

i

10

10

Gewicht

ca. kg

4,8

4,7

Kvs - Wert, eine Seite offen

m³/h

7,7

7,7

Cv - Wert, eine Seite offen

gal /min

9,2

9,2
