Typ 06510 - Wechselkugelhahn
Für eine größere Ansicht das Produktbild anklicken.
Verwendungsbereich
Wichtig:
Die Armatur muss an den vorgesehenen
Bohrungen M12 befestigt werden.
Ersatzteilpaket zur Hebelumrüstung:
Für Wechselkugelhähne 0651X gibt es
ein Ersatzteilpaket zum Austausch des
Hebels (passend auch für die
Ausführung vor 07/2024).
DN20 30320.0200.0783
DN32 30320.0320.0783
Zertifikate
EAC - Eurasian Conformity (010/2011)
Pressure Equipment Directive (2014/68/EU)
type-examination for LNG (DIN EN 12567)
EAC - Eurasian Conformity (032/2013)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
Betriebsanleitung
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Anwendung | LNG, Luftgase |
|---|---|
| Anwendungsbereich | Transport, Lagerung, Betankung |
| Artikelnummer | CR_06510_3 |
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse I |
CC491K |
B 62 UNS C83600 |
2 |
Gehäuse II |
CC491K |
B 62 UNS C83600 |
3 |
Kugel |
1.4571 |
A 276 Grade 316Ti |
4 |
Dichtschalen |
PCTFE |
|
5 |
Buchse |
CW614N |
B 283 UNS C38500 |
6 |
Tellerfedern |
1.4571 |
A 313 Grade 316Ti |
7 |
Federspanner |
CW614N |
B 283 UNS C38500 |
8 |
Gewindering |
CW614N |
B 283 UNS C38500 |
10 |
Spindel |
1.4301 |
A 276 Grade 304 |
11 |
Stopfbuchspackung |
Graphit / PTFE |
|
12 |
Handhebel |
CC491K |
B 62 UNS C83600 |

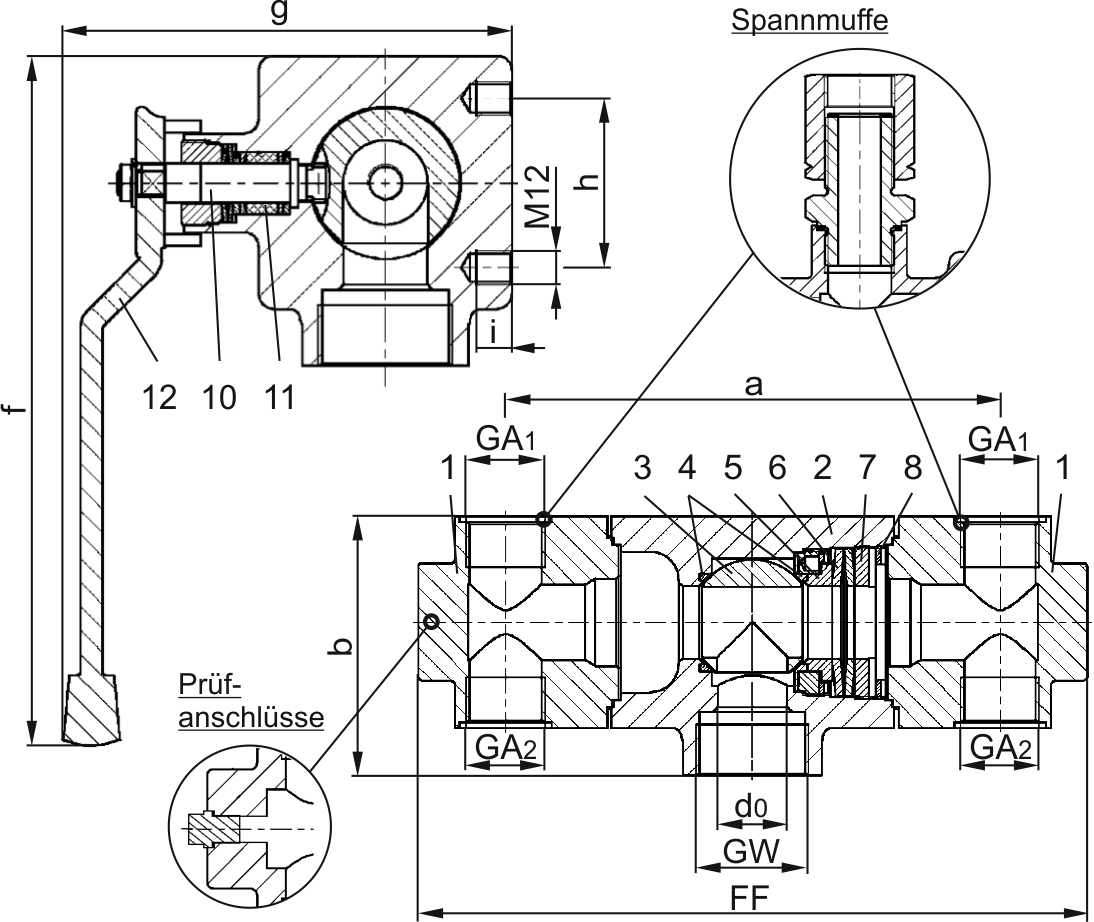

Typ 06510 - Standardausführung |
Technische Daten |
|||
|---|---|---|---|---|
Nenngröße |
DN |
32 |
32 |
32 |
Größenschlüssel |
.X. |
3210 |
3212 |
3214 |
engster Querschnitt |
d0 |
30 |
30 |
30 |
Eintritt |
GW |
1-1/2 |
1-1/2 |
1-1/2 |
Austritt |
GA1 |
1 |
1-1/4 |
1-1/2 |
Austritt |
GA2 |
1 |
1-1/4 |
1-1/2 |
Baulänge |
FF |
300 |
284 |
284 |
Länge |
a |
210 |
210 |
210 |
Höhe |
b |
110 |
145 |
145 |
Länge |
f |
245 |
245 |
245 |
Länge |
g |
160 |
160 |
160 |
Länge |
h |
60 |
60 |
60 |
Gewindetiefe |
i |
12,5 |
12,5 |
12,5 |
Gewicht |
ca. kg |
12,2 |
13,5 |
13,5 |
Kvs - Wert, eine Seite offen |
m³/h |
15,0 |
15,0 |
15,0 |
Cv - Wert, eine Seite offen |
gal /min |
17,4 |
17,4 |
17,4 |
Kvs - Wert, beide Seite offen |
m³/h |
27,0 |
27,0 |
27,0 |
Cv - Wert, beide Seite offen |
gal /min |
31,4 |
31,4 |
31,4 |
