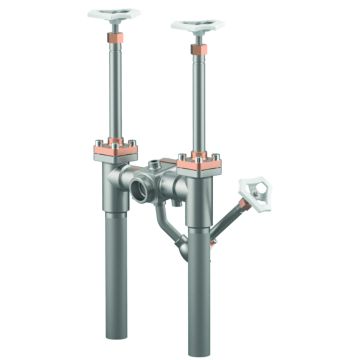

Typ 07013 - Füllmodul mit Rückschlagfunktion
Für eine größere Ansicht das Produktbild anklicken.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)
Zertifikate
Gost Ukraine (Gost Ukraine)
Pressure Equipment Directive (2014/68/EU)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Anwendung | LNG, Luftgase |
|---|---|
| Anwendungsbereich | Transport, Lagerung, Betankung |
| Artikelnummer | CR_07013_1 |
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Füllgehäuse |
1.4308 |
A 351 CF8 |
2 |
Gehäuse |
1.4308 |
A 351 CF8 |
3 |
Dichtung |
PTFE / Elektrocarbon (25%) |
|
4 |
Abschlusskörper |
CW614N |
B 283 UNS C38500 |
5 |
Oberteildichtung |
PTFE |
|
6 |
Oberteilflansch |
CC493K |
B 505 UNS C93200 |
7 |
Oberteilschrauben |
1.4301/A2 |
A 194 B8 |
8 |
Verlängerungsrohr |
1.4541 |
A 213 TP 321 |
9 |
Spindel |
1.4301 |
A 276 Grade 304 |
10 |
Stopfbuchspackung |
Graphit / PTFE |
|
11 |
Stopfbuchsmutter |
CC493K |
B 505 UNS C93200 |
12 |
Handrad |
Aluminium Legierung |
|
13 |
Rückschlagkegel |
CW452K |
B 159 UNS C51900 |
14 |
Feder |
1.4571 |
A 313 Grade 316Ti |
15 |
Deckel |
CC493K |
B 505 UNS C93200 |
16 |
Edelstahlrohr |
1.4306 |
A 312 TP304L |
Typ 07013 - Standardausführung |
Technische Daten |
||
|---|---|---|---|
Nenngröße |
DN |
25 |
40 |
Größenschlüssel |
.X. |
2533 |
4048 |
Baulänge |
FF |
446 |
461 |
äußerer Rohr-Ø ASTM A312 |
RA |
33,40 |
48,26 |
Wandstärke Rohr ASTM A312 |
a |
Abmessungen nach S10 oder S40 |
|
Höhe |
A |
370 |
370 |
Höhe |
H |
735 |
735 |
Länge |
c |
260 |
260 |
Länge |
e |
156 |
157 |
Länge |
f |
125 |
125 |
Gewinde |
g |
M12, 11 mm tief |
M12, 13 mm tief |
Handrad-Ø |
B |
100 |
125 |
Schlüsselweite |
S1 |
10 |
13 |
Schlüsselweite |
S2 |
27 |
32 |
Gewicht |
ca. kg |
11,3 |
15,4 |
Produktvarianten
Filtern Sie unser Produkt nach spezifischen Attributen| Name | Anschlussart Austritt | Anschlussart Eintritt | Anschlussdimension Austritt | Anschlussdimension Eintritt | Cv-Wert | Nennweite | Link zum Produkt |
|---|
- ...
- ...
Zugehörige Type
- Anschlussart Austritt:
- Schweißende
- Anschlussart Eintritt:
- Rc-Innengewinde (BSPT)
- Anschlussdimension Austritt:
- 48,3 x 2,6 / 1 1/2'' S10
- Anschlussdimension Eintritt:
- 1 1/2''
- Cv-Wert:
- 58,0 gal/min
- Kvs-Wert:
- 50.0 MQH
- Nenndruck:
- PN50
- Nennweite:
- DN40
- Öl- und Fettfrei-Standard:
- ISO 23208
- Temperaturobergrenze:
- 120.0 °C
- Temperaturuntergrenze:
- -196.0 °C
- Anschlussart Austritt:
- Schweißende
- Anschlussart Eintritt:
- Rc-Innengewinde (BSPT)
- Anschlussdimension Austritt:
- 33,7 x 2,6 / 1'' S10
- Anschlussdimension Eintritt:
- 1 1/2''
- Cv-Wert:
- 37,1 gal/min
- Kvs-Wert:
- 32.0 MQH
- Nenndruck:
- PN50
- Nennweite:
- DN25
- Öl- und Fettfrei-Standard:
- ISO 23208
- Temperaturobergrenze:
- 120.0 °C
- Temperaturuntergrenze:
- -196.0 °C
- Anschlussart Austritt:
- Edelstahlrohr
- Anschlussart Eintritt:
- Rc-Innengewinde (BSPT)
- Anschlussdimension Austritt:
- 33,7 x 2,6 / 1'' S10
- Anschlussdimension Eintritt:
- 1 1/2''
- Cv-Wert:
- 37,1 gal/min
- Kvs-Wert:
- 32.0 MQH
- Nenndruck:
- PN50
- Nennweite:
- DN25
- Öl- und Fettfrei-Standard:
- ISO 23208
- Temperaturobergrenze:
- 120.0 °C
- Temperaturuntergrenze:
- -196.0 °C
- Anschlussart Austritt:
- Edelstahlrohr
- Anschlussart Eintritt:
- Rc-Innengewinde (BSPT)
- Anschlussdimension Austritt:
- 33,7 x 2,6 / 1'' S10
- Anschlussdimension Eintritt:
- 1 1/2''
- Cv-Wert:
- 37,1 gal/min
- Kvs-Wert:
- 32.0 MQH
- Nenndruck:
- PN50
- Nennweite:
- DN25
- Öl- und Fettfrei-Standard:
- ISO 23208
- Temperaturobergrenze:
- 120.0 °C
- Temperaturuntergrenze:
- -196.0 °C
- Anschlussart Austritt:
- Edelstahlrohr
- Anschlussart Eintritt:
- Rc-Innengewinde (BSPT)
- Anschlussdimension Austritt:
- 48,3 x 2,6 / 1 1/2'' S10
- Anschlussdimension Eintritt:
- 1 1/2''
- Cv-Wert:
- 58,0 gal/min
- Kvs-Wert:
- 50.0 MQH
- Nenndruck:
- PN50
- Nennweite:
- DN40
- Öl- und Fettfrei-Standard:
- ISO 23208
- Temperaturobergrenze:
- 120.0 °C
- Temperaturuntergrenze:
- -196.0 °C
