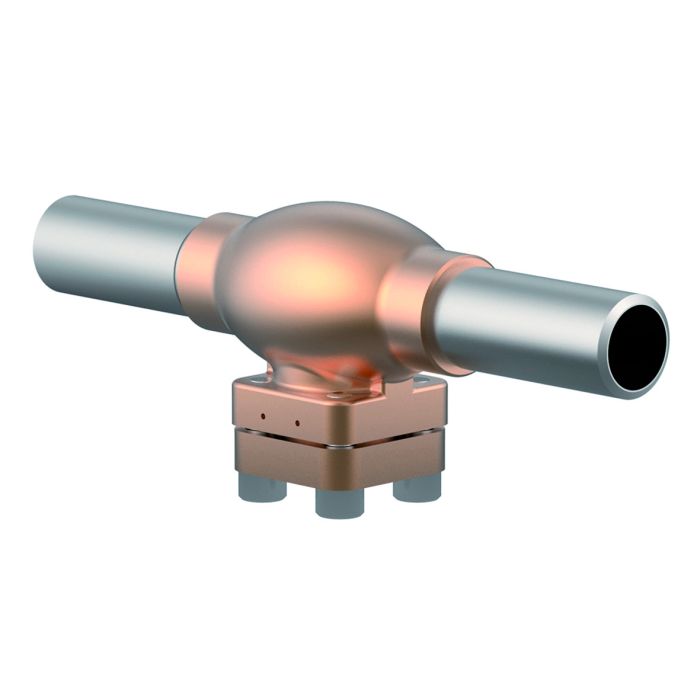

Typ 08412 - Schmutzfänger

Datenblatt ID: CR_08412_3
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)

Zertifikate
EAC - Eurasian Conformity (010/2011)
EAC - Eurasian Conformity (032/2013)
type-examination for LNG (DIN EN 12567)
Gost Ukraine (Gost Ukraine)
Pressure Equipment Directive (2014/68/EU)
Betriebsanleitung
Weitere Informationen
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_08412_3

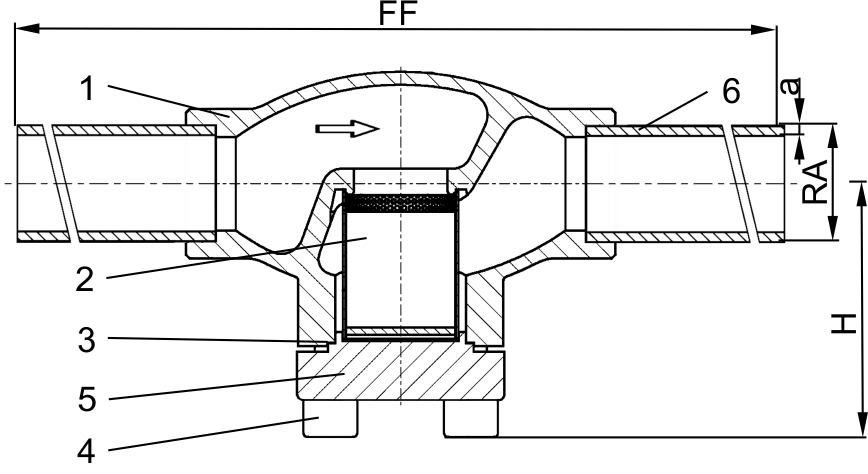

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

CC491K

B 62 UNS C83600

2

Sieb

1.4301

A 240 Grade 304

3

Oberteildichtung

PTFE

4

Deckelschrauben

1.4301/A2

A 194 B8

5

Deckel

CC493K

B 505 UNS C93200

6

Edelstahlrohr

1.4306

A 312 TP304L
Ausführungen

Typ 08412 - Standardausführung

Technische Daten

Nenngröße

DN

10

10

15

20

25

32

40

50

Größenschlüssel

.X.

1012

1017

1521

2027

2533

3242

4048

5060

Baulänge

FF

210

210

235

235

265

265

290

310

Höhe

H

62

62

62

65

69

76

89

89

äußerer Rohr-Ø ISO 1127

RA

12,0

17,2

21,3

26,9

33,7

42,4

48,3

60,3

Wandstärke Rohr ISO 1127

a

1,0

2,3

2,6

2,9

3,2

3,2

3,6

3,6

äußerer Rohr-Ø ASTM A312

RA

-

17,15

21,34

26,67

33,4

42,16

48,26

60,33

Wandstärke Rohr ASTM A312

a

Abmessungen nach S10 oder S40

Gewicht

ca. kg

0,75

0,75

1,0

1,2

1,8

2,5

4,1

6,0

Kvs - Wert

m³/h

1,5

1,5

3,4

6,5

9,5

14,0

21,0

28,0

Cv - Wert

gal/min

1,7

1,7

3,9

7,5

11,0

16,2

24,3

32,4
