Typ 08413 - Schmutzfänger

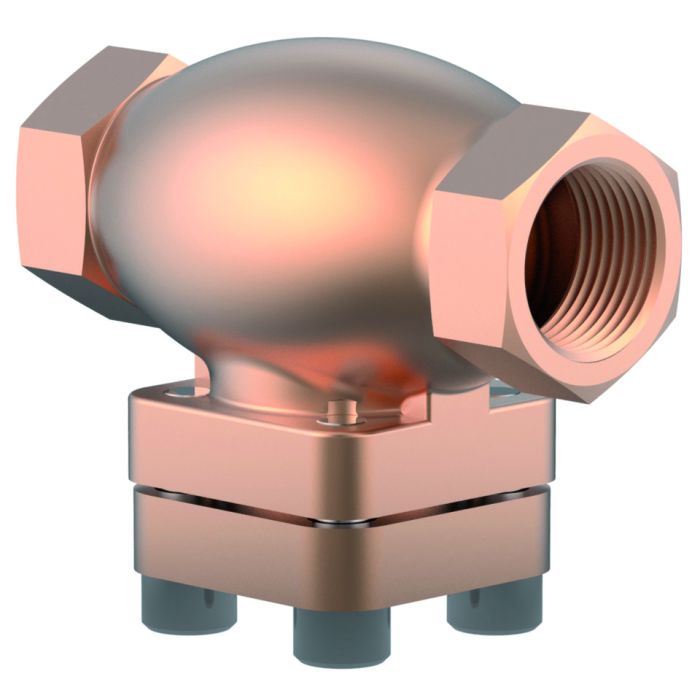

Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Typ 08413 - Schmutzfänger
Datenblatt ID: CR_08413
Preis:
auf Anfrage
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)
Zertifikate
EAC - Eurasian Conformity (010/2011)
EAC - Eurasian Conformity (032/2013)
type-examination for LNG (DIN EN 12567)
LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX
LNG-Certificate_01XXX_02XXX_03XXX_05XXX_06XXX_08XXX_09XXX_11XX
Gost Ukraine (Gost Ukraine)
Pressure Equipment Directive (2014/68/EU)
Betriebsanleitung
Derzeit nicht auf Lager
Lieferzeiten
Auf Lager:
Nicht auf Lager:
Die tatsächliche Lieferzeit wird individuell bestimmt und ist Teil der Auftragsbestätigung
Livebestand: Nicht auf Lager pcs (AUF LAGER)
Weitere Informationen
| Anwendung | LNG, Luftgase |
|---|---|
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_08413 |

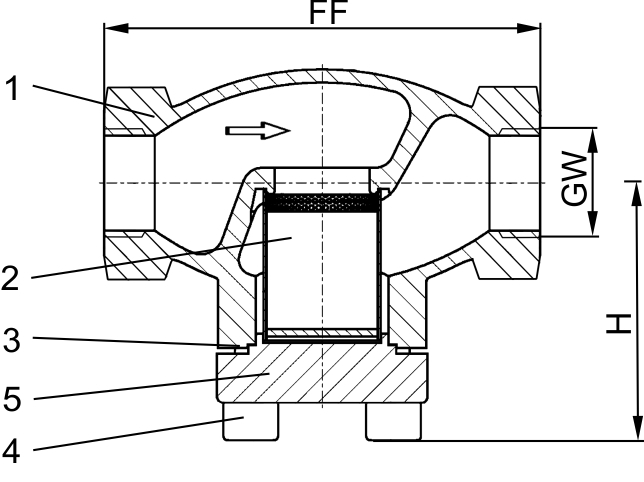

Werkstoffe
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
CC491K |
B 62 UNS C83600 |
2 |
Sieb |
1.4301 |
A 240 Grade 304 |
3 |
Oberteildichtung |
PTFE |
|
4 |
Deckelschrauben |
1.4301/A2 |
A 194 B8 |
5 |
Deckel |
CC493K |
B 505 UNS C93200 |
Ausführungen
Typ 08413 - Standardausführung |
Technische Daten |
||||||||
|---|---|---|---|---|---|---|---|---|---|
Nenngröße |
DN |
10 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
Gewindegröße |
GW |
1/4 |
3/8 |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
2 |
Größenschlüssel |
.X. |
0200 |
0300 |
0400 |
0600 |
1000 |
1200 |
1400 |
2000 |
Baulänge |
FF |
60 |
60 |
85 |
85 |
115 |
115 |
140 |
160 |
Höhe |
H |
62 |
62 |
62 |
65 |
69 |
76 |
89 |
89 |
Gewicht |
ca. kg |
0,6 |
0,6 |
0,8 |
0,9 |
1,2 |
1,8 |
3,1 |
4,7 |
Kvs - Wert |
m³/h |
1,5 |
1,5 |
3,4 |
6,5 |
9,5 |
14,0 |
21,0 |
28,0 |
Cv - Wert |
gal/min |
1,7 |
1,7 |
3,9 |
7,5 |
11,0 |
16,2 |
24,3 |
32,4 |
Produktvarianten
Filtern Sie unser Produkt nach spezifischen Attributen| Name | Anschlussart Austritt | Anschlussart Eintritt | Anschlussdimension Austritt | Anschlussdimension Eintritt | Cv-Wert | Nennweite | Link zum Produkt |
|---|
- ...
- ...
/
Zugehörige Type
Artikelnummer: 08413.0400.0001
Preis:
Preis a.A.
auf Anfrage
Schmutzfänger DN15(1/2") 56mesh
Artikelnummer: 08413.0400.0001
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 120.0 °C
- Öl- und Fettfrei-Standard:
- ISO 23208
- Nennweite:
- DN15
- Nenndruck:
- PN50
- Kvs-Wert:
- 3.6 MQH
- Cv-Wert:
- 4,2 gal/min
- Anschlussdimension Eintritt:
- 1/2''
- Anschlussdimension Austritt:
- 1/2''
- Anschlussart Eintritt:
- G-Innengewinde (BSPP)
- Anschlussart Austritt:
- G-Innengewinde (BSPP)
Preis:
Preis a.A.
auf Anfrage
Artikelnummer: 08413.0600.0001
Preis:
Preis a.A.
auf Anfrage
Schmutzfänger DN20(3/4") 56mesh
Artikelnummer: 08413.0600.0001
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 120.0 °C
- Öl- und Fettfrei-Standard:
- ISO 23208
- Nennweite:
- DN20
- Nenndruck:
- PN50
- Kvs-Wert:
- 6.6 MQH
- Cv-Wert:
- 7,6 gal/min
- Anschlussdimension Eintritt:
- 3/4''
- Anschlussdimension Austritt:
- 3/4''
- Anschlussart Eintritt:
- G-Innengewinde (BSPP)
- Anschlussart Austritt:
- G-Innengewinde (BSPP)
Preis:
Preis a.A.
auf Anfrage
Artikelnummer: 08413.1000.0001
Preis:
Preis a.A.
auf Anfrage
Schmutzfänger DN25(1") 56mesh
Artikelnummer: 08413.1000.0001
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 120.0 °C
- Öl- und Fettfrei-Standard:
- ISO 23208
- Nennweite:
- DN25
- Nenndruck:
- PN50
- Kvs-Wert:
- 9.6 MQH
- Cv-Wert:
- 11,1 gal/min
- Anschlussdimension Eintritt:
- 1''
- Anschlussdimension Austritt:
- 1''
- Anschlussart Eintritt:
- G-Innengewinde (BSPP)
- Anschlussart Austritt:
- G-Innengewinde (BSPP)
Preis:
Preis a.A.
auf Anfrage
Artikelnummer: 08413.0600.0006
Preis:
Preis a.A.
auf Anfrage
Schmutzfänger DN20(3/4") 56mesh
Artikelnummer: 08413.0600.0006
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 120.0 °C
- Öl- und Fettfrei-Standard:
- ISO 23208
- Nennweite:
- DN20
- Nenndruck:
- PN50
- Kvs-Wert:
- 6.6 MQH
- Cv-Wert:
- 7,6 gal/min
- Anschlussdimension Eintritt:
- 3/4''
- Anschlussdimension Austritt:
- 3/4''
- Anschlussart Eintritt:
- NPT-Innengewinde
- Anschlussart Austritt:
- NPT-Innengewinde
Preis:
Preis a.A.
auf Anfrage
Artikelnummer: 08413.1000.0006
Preis:
Preis a.A.
auf Anfrage
Schmutzfänger DN25(1") 56mesh
Artikelnummer: 08413.1000.0006
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 120.0 °C
- Öl- und Fettfrei-Standard:
- ISO 23208
- Nennweite:
- DN25
- Nenndruck:
- PN50
- Kvs-Wert:
- 9.6 MQH
- Cv-Wert:
- 11,1 gal/min
- Anschlussdimension Eintritt:
- 1''
- Anschlussdimension Austritt:
- 1''
- Anschlussart Eintritt:
- NPT-Innengewinde
- Anschlussart Austritt:
- NPT-Innengewinde
Preis:
Preis a.A.
auf Anfrage
Artikelnummer: 08413.0300.0001
Preis:
Preis a.A.
auf Anfrage
Schmutzfänger DN10(3/8") 56mesh
Artikelnummer: 08413.0300.0001
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 120.0 °C
- Öl- und Fettfrei-Standard:
- ISO 23208
- Nennweite:
- DN10
- Nenndruck:
- PN50
- Kvs-Wert:
- 2.8 MQH
- Cv-Wert:
- 3,2 gal/min
- Anschlussdimension Eintritt:
- 3/8''
- Anschlussdimension Austritt:
- 3/8''
- Anschlussart Eintritt:
- G-Innengewinde (BSPP)
- Anschlussart Austritt:
- G-Innengewinde (BSPP)
Preis:
Preis a.A.
auf Anfrage
Artikelnummer: 08413.0400.0006
Preis:
Preis a.A.
auf Anfrage
Schmutzfänger DN15(1/2") 56mesh
Artikelnummer: 08413.0400.0006
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 120.0 °C
- Öl- und Fettfrei-Standard:
- ISO 23208
- Nennweite:
- DN15
- Nenndruck:
- PN50
- Kvs-Wert:
- 3.6 MQH
- Cv-Wert:
- 4,2 gal/min
- Anschlussdimension Eintritt:
- 1/2''
- Anschlussdimension Austritt:
- 1/2''
- Anschlussart Eintritt:
- NPT-Innengewinde
- Anschlussart Austritt:
- NPT-Innengewinde
Preis:
Preis a.A.
auf Anfrage
Artikelnummer: 08413.0400.0071
Preis:
Preis a.A.
auf Anfrage
Schmutzfänger DN15(1/2") 30µM
Artikelnummer: 08413.0400.0071
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 120.0 °C
- Öl- und Fettfrei-Standard:
- ISO 23208
- Nennweite:
- DN15
- Nenndruck:
- PN50
- Kvs-Wert:
- 2.3 MQH
- Cv-Wert:
- 2,7 gal/min
- Anschlussdimension Eintritt:
- 1/2''
- Anschlussdimension Austritt:
- 1/2''
- Anschlussart Eintritt:
- G-Innengewinde (BSPP)
- Anschlussart Austritt:
- G-Innengewinde (BSPP)
Preis:
Preis a.A.
auf Anfrage
