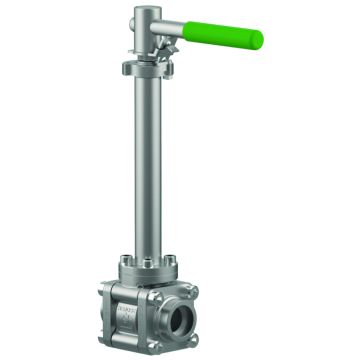

Typ 15C01 - Kugelhahn voller Durchgang
Für eine größere Ansicht das Produktbild anklicken.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase.
Zulässige Betriebstemperatur: -196°C (77K) bis +65°C (338K)
Zertifikate
Pressure Equipment Directive (2014/68/EU)
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Anwendung | LNG, Luftgase, Industrie |
|---|---|
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse, Druckluft |
| Artikelnummer | CR_15C01 |
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
1.4409 |
A 351 CF3M |
2 |
Kugeldichtung |
PCTFE |
|
3 |
Kugel |
1.4401 |
A 479 Grade 316 |
4 |
Seitenanschluss |
1.4409 |
A 351 CF3M |
5 |
Spindel |
1.4404 |
A 479 Grade 316 |
6 |
Oberteilverlängerung |
1.4409 |
A 351 CF3M |
7 |
Stopfbuchspackung |
PTFE / Elektrocarbon (25%) |
|
8 |
Hebel |
1.4301 |
A 240 Grade 304 |
Technische Daten - Standardausführungen |
|||||||
|---|---|---|---|---|---|---|---|
Nenngröße [DN] |
Höhe (H) [mm] |
Sitzdurchmesser (D0) [mm] |
Gewicht [kg] |
Kvs-Wert [m³/h] |
Cv-Wert [gal/min] |
Länge (f) [mm] |
ISO 5211 |
10 |
296 |
8,0 |
2,5 |
5,7 |
6,6 |
127 |
F03 |
15 |
296 |
14,5 |
2,5 |
10,7 |
12,4 |
127 |
F03 |
20 |
305 |
19,5 |
3,1 |
24,7 |
28,6 |
157 |
F04 |
25 |
310 |
25,0 |
3,8 |
32,1 |
37,1 |
157 |
F04 |
32 |
376 |
32,0 |
6,5 |
77,9 |
90,1 |
240 |
F05 |
40 |
380 |
38,0 |
7,3 |
122,3 |
141,4 |
240 |
F05 |
50 |
427 |
50,0 |
13,6 |
124,1 |
143,7 |
420 |
F07 |
65 |
496 |
64,5 |
29,8 |
188,6 |
218,4 |
462,5 |
F10 |
80 |
592 |
80,0 |
44,7 |
279,8 |
323,7 |
600 |
F10 |
