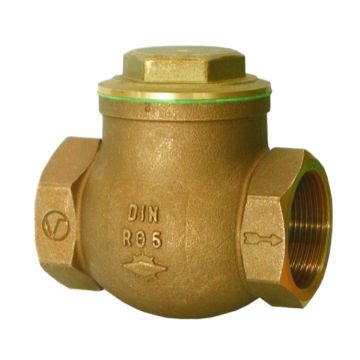

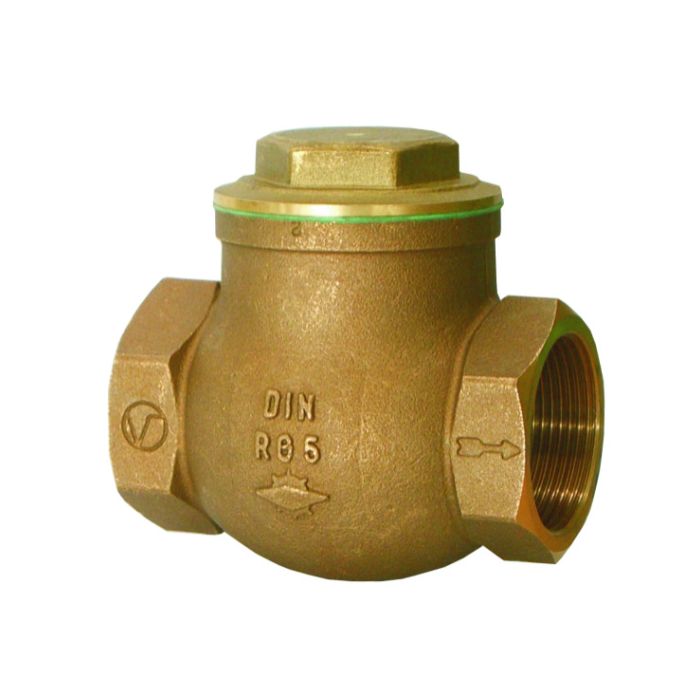

Typ 05040

Datenblatt ID: IN_05040
Verwendungsbereich

Verwendungsbereich:

Geeignet für nichtbrennbare, ungiftige Flüssigkeiten, Gase und Dämpfe. Die den

Verwendungszweck betreffenden Gesetze, Verordnungen und Normen sind zu beachten.

Zulässige Betriebstemperaturen und -drücke:

bis max. 16,0 bar: -10°C (263K) bis +80°C (353K)

bis max. 10,0 bar: -10°C (263K) bis +120°C (393K)

bis max. 6,0 bar: -10°C (263K) bis +160°C (433K)

Weitere Informationen
Anwendung Luftgase
Anwendungsbereich Transport, Lagerung, Prozesse
Artikelnummer IN_05040

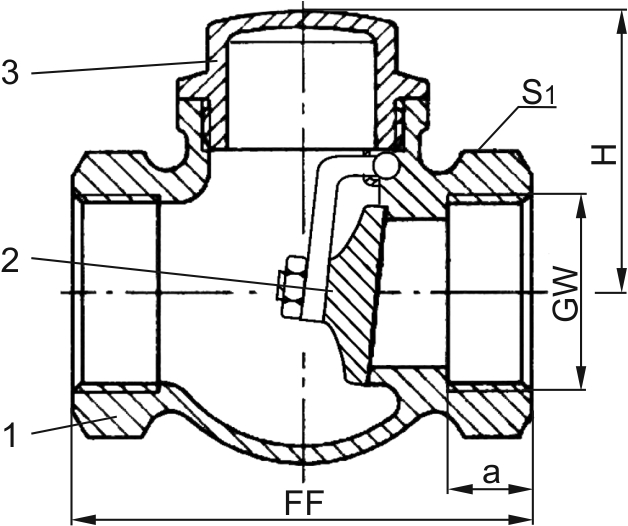

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

CC491K

B 62 UNS C83600

2

Klappe

CW614N

B 283 UNS C38500

3

Deckel

CW614N

B 283 UNS C38500
Ausführungen

Typ 05040

Technische Daten

Nenngröße

GW

1/2

3/4

1

1-1/4

1-1/2

2

2-1/2

Größenschlüssel

.X.

0400

0600

1000

1200

1400

2000

2400

Baulänge

FF

60

70

80

95

105

130

160

Höhe

H

40

49

56

60

70

80

105

engster Querschnitt

d0

13

17

22

28

31

46

60

Muffentiefe

a

12

13

15

16

18

20

20

Schlüsselweite

S1

27

34

41

51

55

70

90

Gewicht

ca. kg

0,28

0,45

0,70

0,96

1,40

2,10

3,70

Kvs - Wert

m³/h

5,5

10,2

20,2

34,7

44,9

104,0

175,0
