Typ 08180, Typ 08181

Datenblatt ID: IN_08180_08181
Verwendungsbereich

Verwendungsbereich:

Geeignet für nichtbrennbare, ungiftige Flüssigkeiten, Gase und Dämpfe. Die den

Verwendungszweck betreffenden Gesetze, Verordnungen und Normen sind zu beachten.

Zulässige Betriebstemperaturen und -drücke:

bis max. 16,0 bar: -10°C (263K) bis +120°C (393K)

bis max. 10,0 bar: -10°C (263K) bis +160°C (433K)

bis max. 6,0 bar: -10°C (263K) bis +200°C (473K)

Weitere Informationen
Anwendung Luftgase
Anwendungsbereich Transport, Lagerung, Prozesse
Artikelnummer IN_08180_08181

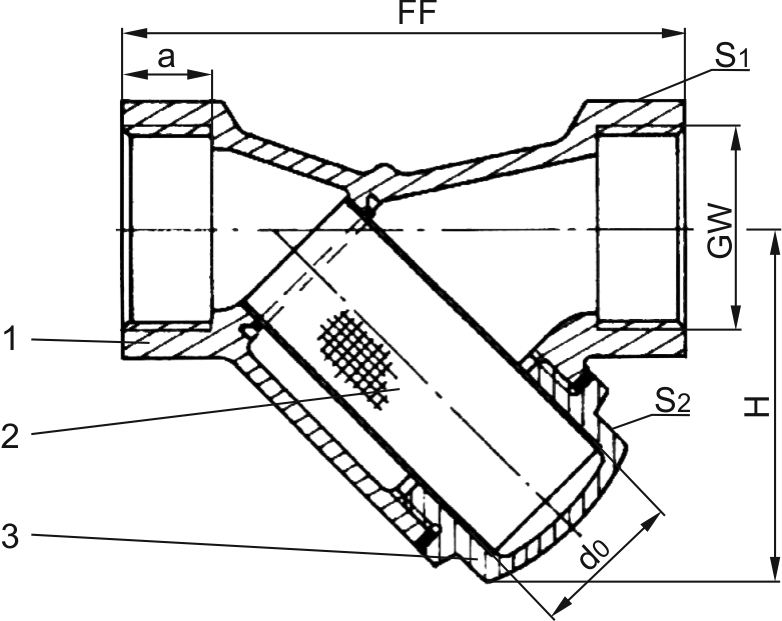

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Gehäuse

CC491K

B 62 UNS C83600

2

Sieb

1.4300

A 276 Grade 302

3

Verschlussschraube

CW614N

B 283 UNS C38500
Ausführungen

Typ 08180 & 08181

Technische Daten

Nenngröße

GW

1/4

3/8

1/2

3/4

1

1-1/4

1-1/2

2

Größenschlüssel

.X.

0200

0300

0400

0600

1000

1200

1400

2000

Baulänge

FF

55

55

65

75

90

110

120

150

Höhe

H

37

37

38

44

57

67

73

85

Muffentiefe

a

9

9

11

12

14

16

18

202

engster Durchmesser

d0

11

11

12

18

24

31

37

45

Schlüsselweite

S1

22

22

27

32

41

50

58

70

Schlüsselweite

S2

17

17

19

22

27

36

41

50

Gewicht

ca. kg

0,20

0,20

0,25

0,35

0,50

0,85

1,00

1,70
