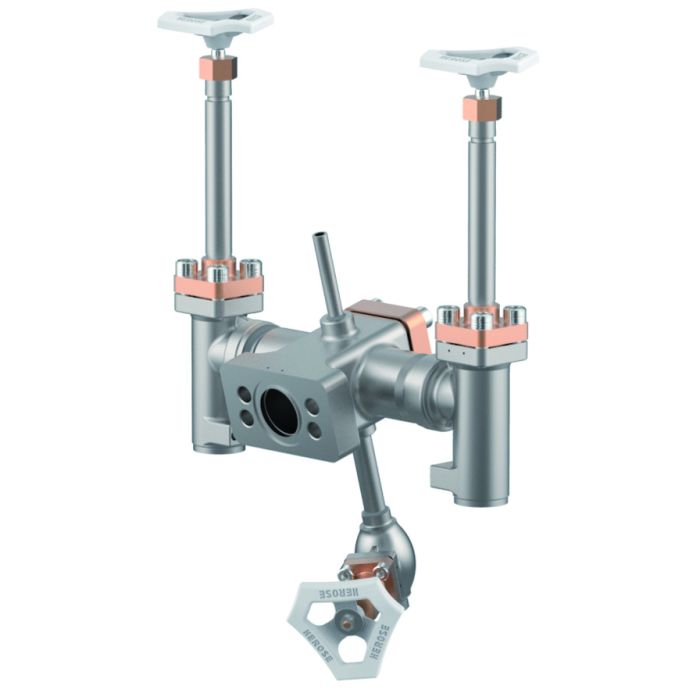

Füllmodul DN25(1")

Artikelnummer: 07015.2533.5000
Beschreibung
Tieftemperatur Füllmodul DN25 PN50
öl-und fettfrei für Sauerstoff
zul. Temperatur -196°C bis +120°C
Gehäuse 1.4308
Oberteil CC493K
Stopfbuchspackung Graphit/PTFE
Fülleintritt: Air Liquide-Flansch 120mm x 70mm, 15°
mit Rückschlagfunktion am Füllanschluss
und Ablassventil
Rückschlageinheit metallisch dichtend, Leckrate D nach EN 12266-1
Austritt: 2x Eckventile DN25
Oberteil CC493K H=270mm
Schweißmuffe RA 33,7mm
Relief-Anschluss: Schweißende ø12mm x 2mm
Ablassventil: DN15; Oberteil CC493K
Austritt: Schweißmuffe RA 17,5mm
Baulänge 225mm
Weitere Informationen
Artikelnummer 07015.2533.5000
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung
HEROSE Type Referenz CR_07015_2
Type (Baureihe) 07015
Temperaturuntergrenze -196.0 °C
Temperaturobergrenze 120.0 °C
Öl- und Fettfrei-Standard ISO 23208
Nennweite DN25
Nenndruck PN50
Kvs-Wert 11.5 MQH
Cv-Wert 13,4 gal/min
Anschlussdimension Eintritt DN40 PN50
Anschlussdimension Austritt 33,7 / 1''
Anschlussart Eintritt AIR LIQUIDE-Flansch
Anschlussart Austritt Schweißmuffe
Kanada Zul.-Nr. CRN 0C22962.5C
