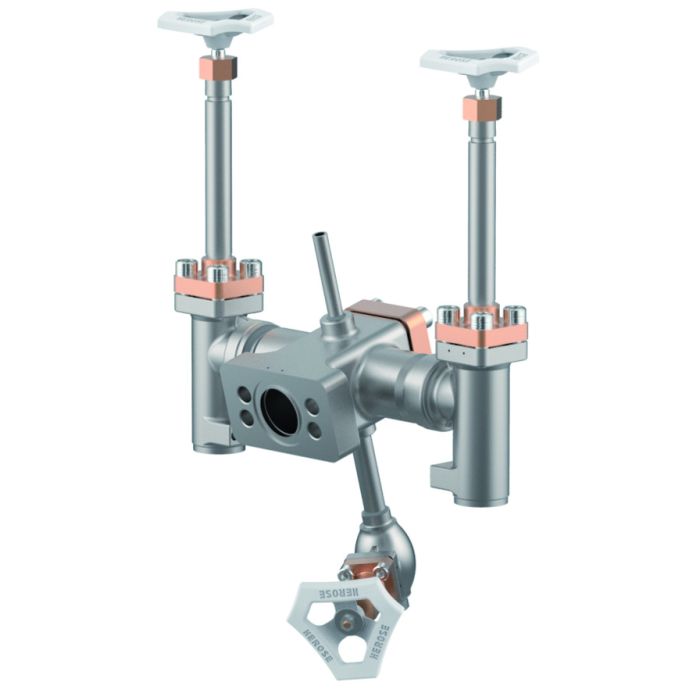

Füllmodul DN25(1")
Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Füllmodul DN25(1")
Artikelnummer: 07015.2533.9201
Preis:
auf Anfrage
Beschreibung
Tieftemperatur Füllmodul DN25 PN40
öl-und fettfrei für Sauerstoff
zul. Temperatur -196°C bis +120°C
Gehäuse 1.4308
Oberteil CC493K
Stopfbuchspackung Graphit/PTFE
Fülleintritt: Flansch DN40 nach EN1092-1 11B1, 15°
Austritt: 2x Eckventile DN25
Schweißmuffe RA 33,7mm
Relief-Anschluss: Schweißende ø12mm x 2mm
Oberteil CC493K H=270mm
Ablassventil: DN15; Oberteil CC493K
,,,,,, Austritt: Schweißmuffe RA 17,5mm
Baulänge 225mm
öl-und fettfrei für Sauerstoff
zul. Temperatur -196°C bis +120°C
Gehäuse 1.4308
Oberteil CC493K
Stopfbuchspackung Graphit/PTFE
Fülleintritt: Flansch DN40 nach EN1092-1 11B1, 15°
Austritt: 2x Eckventile DN25
Schweißmuffe RA 33,7mm
Relief-Anschluss: Schweißende ø12mm x 2mm
Oberteil CC493K H=270mm
Ablassventil: DN15; Oberteil CC493K
,,,,,, Austritt: Schweißmuffe RA 17,5mm
Baulänge 225mm
Derzeit nicht auf Lager
Lieferzeiten
Auf Lager:
Nicht auf Lager:
Die tatsächliche Lieferzeit wird individuell bestimmt und ist Teil der Auftragsbestätigung
Livebestand: Nicht auf Lager pcs (AUF LAGER)
Weitere Informationen
| Artikelnummer | 07015.2533.9201 |
|---|---|
| Anwendung | LNG, Luftgase |
| Anwendungsbereich | Transport, Lagerung, Betankung |
| HEROSE Type Referenz | CR_07015_2 |
| Type (Baureihe) | 07015 |
| Temperaturuntergrenze | -196.0 °C |
| Temperaturobergrenze | 120.0 °C |
| Öl- und Fettfrei-Standard | ISO 23208 |
| Nennweite | DN25 |
| Nenndruck | PN40 |
| Kvs-Wert | 11.5 MQH |
| Cv-Wert | 13,4 gal/min |
| Anschlussdimension Eintritt | DN40 PN40 |
| Anschlussdimension Austritt | 33,7 / 1'' |
| Anschlussart Eintritt | Flansch DIN EN ISO 1092-1 |
| Anschlussart Austritt | Schweißmuffe |
| Kanada Zul.-Nr. | CRN 0C22962.5C |
Zugehörige Type
Datenblatt ID: CR_07015_2
Typ 07015 - Füllmodul mit Rückschlagfunktion
Datenblatt ID: CR_07015_2
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung
