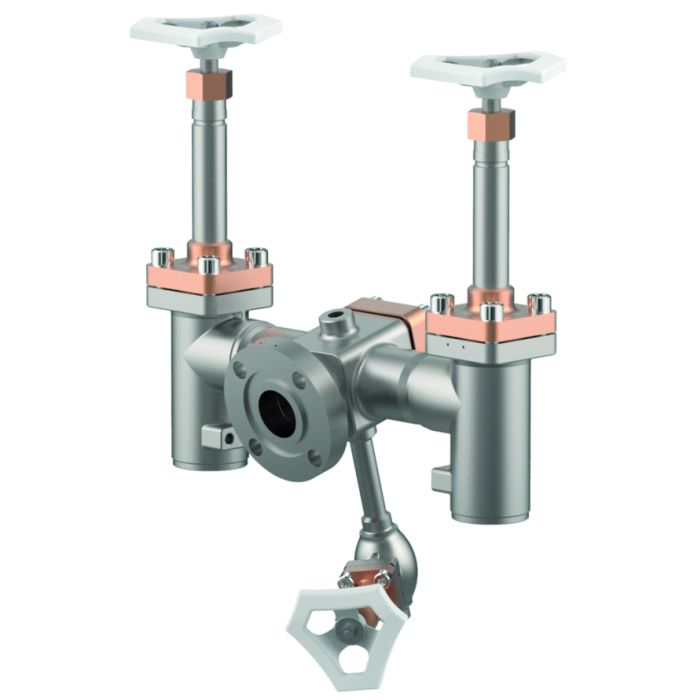

Füllmodul DN40(1 1/2")

Artikelnummer: 07018.4048.5000
Beschreibung
Tieftemperatur Füllmodul DN40 PN50
öl-und fettfrei für Sauerstoff
zul. Temperatur -196°C bis +120°C
Gehäuse 1.4308
Oberteil CC493K
Stopfbuchspackung Graphit/PTFE
Stopfbuchse CW612N
Fülleintritt: Flansch ø111mm
mit Rückschlagfunktion am Füllanschluss
und Ablassventil
Austritt: 2x Eckventile DN40
Oberteil CC493K H=270mm
Schweißmuffe RA 48,7mm
Relief-Anschluss: Schweißende ø12mm x 2mm
Ablassventil: DN15; Oberteil CC493K
Austritt: Schweißmuffe RA 17,5mm
Baulänge 225mm
Weitere Informationen
Artikelnummer 07018.4048.5000
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung
HEROSE Type Referenz CR_07018_1
Type (Baureihe) 07018
Temperaturuntergrenze -196.0 °C
Temperaturobergrenze 120.0 °C
Öl- und Fettfrei-Standard ISO 23208
Nennweite DN40
Nenndruck PN50
Kvs-Wert 20.6 MQH
Cv-Wert 23,8 gal/min
Anschlussdimension Eintritt 39,0
Anschlussdimension Austritt 48,3 / 1 1/2''
Anschlussart Eintritt Flansch
Anschlussart Austritt Schweißmuffe
Kanada Zul.-Nr. CRN 0C22962.5C
