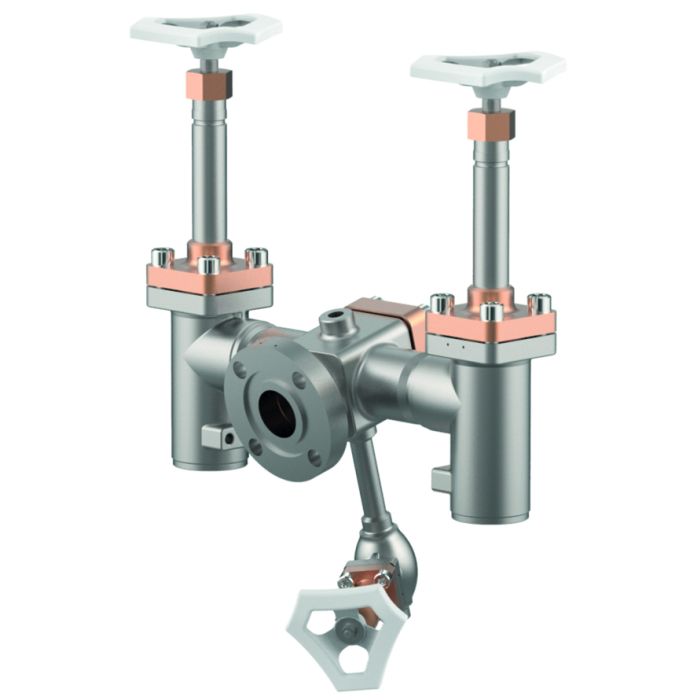

Typ 07018 - Füllmodul mit Rückschlagfunktion

Datenblatt ID: CR_07018_1
Verwendungsbereich

Verwendungsbereich:

Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)

Zertifikate
Gost Ukraine (Gost Ukraine)
Pressure Equipment Directive (2014/68/EU)
Weitere Informationen
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung
Artikelnummer CR_07018_1

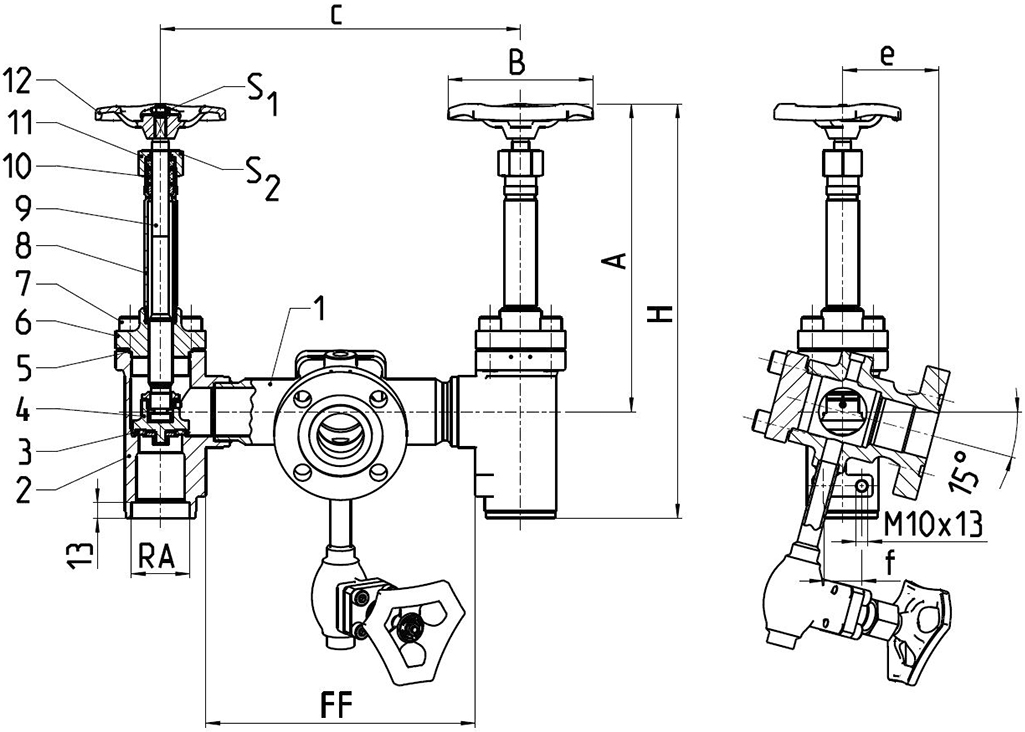

Werkstoffe

Werkstoffe

DIN EN

ASTM

1

Füllgehäuse

1.4308

A 351 CF8

2

Gehäuse

1.4308

A 351 CF8

3

Dichtung

PTFE / Elektrocarbon (25%)

4

Abschlusskörper

CW614N

B 283 UNS C38500

5

Oberteildichtung

PTFE

6

Oberteilflansch

CC493K

B 505 UNS C93200

7

Oberteilschrauben

1.4301/A2

A 194 B8

8

Verlängerungsrohr

1.4541

A 213 TP 321

9

Spindel

1.4301

A 276 Grade 304

10

Stopfbuchspackung

Graphit / PTFE

11

Stopfbuchsmutter

CC493K

B 505 UNS C93200

12

Handrad

Aluminium Legierung

Ausführungen

Typ 07018 - Standardausführung

Technische Daten

Nenngröße

DN

25

40

40

Größenschlüssel

.X.

2533

4045

4048

Baulänge

FF

225

225

225

äußerer Rohr-Ø ASTM A312

RA

33,7

45,4

48,3

Wandstärke Rohr ASTM A312

a

Abmessungen nach S10 oder S40

Muffentiefe

b

13

13

13

Höhe

A

270

270

270

Höhe

H

735

735

735

Länge

c

295

301

301

Länge

e

82

82

82

Länge

f

32

32

32

Handrad-Ø

B

100

125

125

Schlüsselweite

S1

10

13

13

Schlüsselweite

S2

27

32

32

Gewicht

ca. kg

11,5

14,9

14,9
