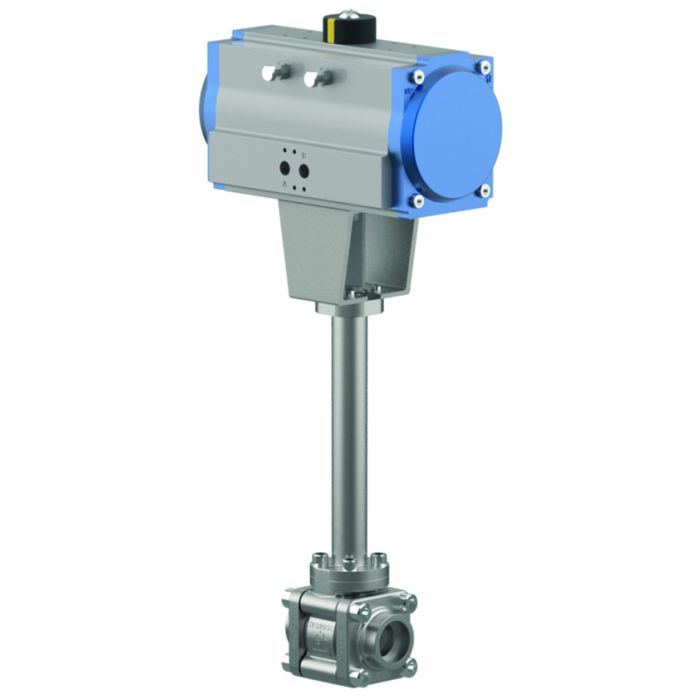

Kugelhahn DN10 G3/8 PN100

Artikelnummer: 15C01.A002.000202
Beschreibung
Ventil:
3-teiliger Kugelhahn DN10 PN100
öl-und fettfrei für Sauerstoff nach CGA G-4.1 2009
Leckage Kategorie "A" nach EN 12266-1
mit Isolierverlängerung
zulässige Mediumtemperatur: -196°C bis +65°C
voller Durchgang
Gehäuse: ASTM A351 CF3M (1.4409)
Kugel: ASTM A479 Grade 316
Gehäusedichtung: PCTFE
Kugeldichtung: PCTFE
mit Entlastungsbohrung
in Flussrichtung einseitig einsetzbarer Kugelhahn
Flussrichtung: unidirektional
Eintritt / Austritt: Innengewinde CF3M (1.4409) G3/8“
Baulänge: 65,0mm

Antrieb:
max. Stelldruck: 8 bar
min. Stelldruck: 6 bar
Medium: Air, nitrogen
zulässige Betriebstemperatur Antrieb: -20 °C bis +80 °C
Montage des Stellantriebs am Ventil: ISO 5211
Montage des Stellantriebs am Magnetventil: Namur, VDI/VDE 3845

Weitere Informationen
Artikelnummer 15C01.A002.000202
Anwendung LNG, Luftgase, Industrie
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse, Druckluft
HEROSE Type Referenz CR_15C01_6
Type (Baureihe) 15C01
Zulassungen ohne
max. Betriebsdruck PN100
Kv-Wert 5.7 MQH
Kugelwerkstoff 1.4401
Durchflussrichtung unidirektional
Bauhöhe (H) 441.0 MMT
Antriebsart Antrieb
Anschlussdimension Eintritt G3/8
Anschlussdimension Austritt G3/8
Anschlussart Eintritt Innengewinde
Anschlussart Austritt Innengewinde
