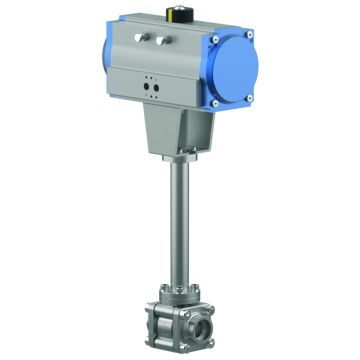

Typ 15C01 - Kugelhahn mit pneumatischem Antrieb
Für eine größere Ansicht das Produktbild anklicken.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase.
Zulässige Betriebstemperatur: -196°C (77K) bis +65°C (338K)
Zertifikate
Pressure Equipment Directive (2014/68/EU)
Datenblätter
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Anwendung | LNG, Luftgase, Industrie |
|---|---|
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse, Druckluft |
| Artikelnummer | CR_15C01_6 |
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Antrieb |
Aluminium |
Aluminium |
2 |
Adapter |
1.4314 |
A276 Grade 304 |
3 |
Halter |
1.4314 |
A240 Grade 304 |
4 |
Operteil |
1.4409 |
A 351 CF3M |
5 |
Schrauben |
1.4571/A4 |
ähnlich A 194 BBT |
6 |
Gehäuse |
1.4409 |
A 351 CF3M |
7 |
Seitenanschluß |
1.4409 |
A 351 CF3M |
8 |
Kugel |
1.4401 |
A 479 Grade 316 |
9 |
Kugeldichtung |
PCTFE |
PCTFE |
Technische Daten - Standardausführungen |
||||||
|---|---|---|---|---|---|---|
Nenngröße [DN] |
Höhe (H) [mm] |
Sitzdurchmesser (D0) [mm] |
Gewicht [kg] |
Kvs-Wert [m³/h] |
Cv-Wert [gal/min] |
ISO 5211 |
10 |
441 |
8,0 |
5,5 |
5,7 |
6,6 |
F03 |
15 |
441 |
14,5 |
5,5 |
10,7 |
12,4 |
F03 |
20 |
480 |
19,5 |
9,0 |
24,7 |
28,6 |
F04 |
25 |
485 |
25,0 |
9,9 |
32,1 |
37,1 |
F04 |
32 |
579 |
32,0 |
16,0 |
77,9 |
90,1 |
F05 |
40 |
594 |
38,0 |
20,0 |
122,3 |
141,4 |
F05 |
50 |
668 |
50,0 |
35,5 |
124,1 |
143,7 |
F07 |
65 |
726 |
64,5 |
60,5 |
188,6 |
218,4 |
F10 |
80 |
816 |
80,0 |
77,1 |
279,8 |
323,7 |
F10 |
