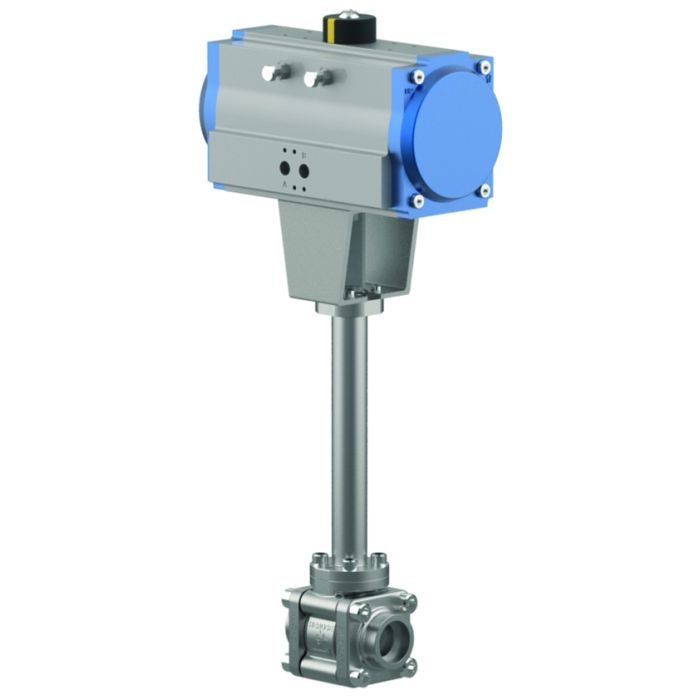

Kugelhahn DN15 21,5 PN100

Artikelnummer: 15C01.A002.000206
Beschreibung
Ventil:
3-teiliger Kugelhahn DN15 PN100
öl-und fettfrei für Sauerstoff nach CGA G-4.1 2009
Leckage Kategorie "A" nach EN 12266-1
mit Isolierverlängerung
zulässige Mediumtemperatur: -196°C bis +65°C
voller Durchgang
Gehäuse: ASTM A351 CF3M (1.4409)
Kugel: ASTM A479 Grade 316
Gehäusedichtung: PCTFE
Kugeldichtung: PCTFE
mit Entlastungsbohrung
in Flussrichtung einseitig einsetzbarer Kugelhahn
Flussrichtung: unidirektional
Eintritt / Austritt: Schweißmuffe CF3M (1.4409) SW 21,5
Baulänge: 70,0mm

Antrieb:
max. Stelldruck: 8 bar
min. Stelldruck: 6 bar
Medium: Air, nitrogen
zulässige Betriebstemperatur Antrieb: -20 °C bis +80 °C
Montage des Stellantriebs am Ventil: ISO 5211
Montage des Stellantriebs am Magnetventil: Namur, VDI/VDE 3845

Weitere Informationen
Artikelnummer 15C01.A002.000206
Anwendung LNG, Luftgase, Industrie
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse, Druckluft
HEROSE Type Referenz CR_15C01_6
Type (Baureihe) 15C01
Zulassungen ohne
max. Betriebsdruck PN100
Kv-Wert 10.7 MQH
Kugelwerkstoff 1.4401
Durchflussrichtung unidirektional
Bauhöhe (H) 441.0 MMT
Antriebsart Antrieb
Anschlussdimension Eintritt 21,5
Anschlussdimension Austritt 21,5
Anschlussart Eintritt Schweissmuffe
Anschlussart Austritt Schweissmuffe
