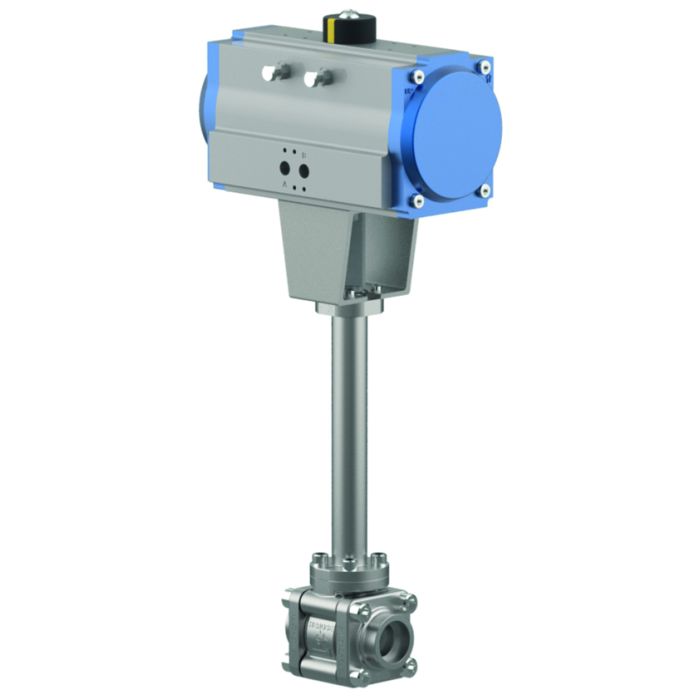

Kugelhahn DN10 13,7x1,7 PN100
Für eine größere Ansicht das Produktbild anklicken.
Kugelhahn DN10 13,7x1,7 PN100
Artikelnummer: 15C01.A002.000204
Preis:
auf Anfrage
Beschreibung
Ventil:
3-teiliger Kugelhahn DN10 PN100
öl-und fettfrei für Sauerstoff nach CGA G-4.1 2009
Leckage Kategorie "A" nach EN 12266-1
mit Isolierverlängerung
zulässige Mediumtemperatur: -196°C bis +65°C
voller Durchgang
Gehäuse: ASTM A351 CF3M (1.4409)
Kugel: ASTM A479 Grade 316
Gehäusedichtung: PCTFE
Kugeldichtung: PCTFE
mit Entlastungsbohrung
in Flussrichtung einseitig einsetzbarer Kugelhahn
Flussrichtung: unidirektional
Eintritt / Austritt: Schweißende CF3M (1.4409) BW 13,7x1,7
Baulänge: 65,0mm
Antrieb:
max. Stelldruck: 8 bar
min. Stelldruck: 6 bar
Medium: Air, nitrogen
zulässige Betriebstemperatur Antrieb: -20 °C bis +80 °C
Montage des Stellantriebs am Ventil: ISO 5211
Montage des Stellantriebs am Magnetventil: Namur, VDI/VDE 3845
3-teiliger Kugelhahn DN10 PN100
öl-und fettfrei für Sauerstoff nach CGA G-4.1 2009
Leckage Kategorie "A" nach EN 12266-1
mit Isolierverlängerung
zulässige Mediumtemperatur: -196°C bis +65°C
voller Durchgang
Gehäuse: ASTM A351 CF3M (1.4409)
Kugel: ASTM A479 Grade 316
Gehäusedichtung: PCTFE
Kugeldichtung: PCTFE
mit Entlastungsbohrung
in Flussrichtung einseitig einsetzbarer Kugelhahn
Flussrichtung: unidirektional
Eintritt / Austritt: Schweißende CF3M (1.4409) BW 13,7x1,7
Baulänge: 65,0mm
Antrieb:
max. Stelldruck: 8 bar
min. Stelldruck: 6 bar
Medium: Air, nitrogen
zulässige Betriebstemperatur Antrieb: -20 °C bis +80 °C
Montage des Stellantriebs am Ventil: ISO 5211
Montage des Stellantriebs am Magnetventil: Namur, VDI/VDE 3845
Derzeit nicht auf Lager
Lieferzeiten
Auf Lager:
Nicht auf Lager:
Die tatsächliche Lieferzeit wird individuell bestimmt und ist Teil der Auftragsbestätigung
Livebestand: Nicht auf Lager pcs (AUF LAGER)
Weitere Informationen
| Artikelnummer | 15C01.A002.000204 |
|---|---|
| Anwendung | LNG, Luftgase, Industrie |
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse, Druckluft |
| HEROSE Type Referenz | CR_15C01_6 |
| Type (Baureihe) | 15C01 |
| Zulassungen | ohne |
| max. Betriebsdruck | PN100 |
| Kv-Wert | 5.7 MQH |
| Kugelwerkstoff | 1.4401 |
| Durchflussrichtung | unidirektional |
| Bauhöhe (H) | 441.0 MMT |
| Antriebsart | Antrieb |
| Anschlussdimension Eintritt | 13,7x1,7 |
| Anschlussdimension Austritt | 13,7x1,7 |
| Anschlussart Eintritt | Schweissende |
| Anschlussart Austritt | Schweissende |
Zugehörige Type
Datenblatt ID: CR_15C01_6
