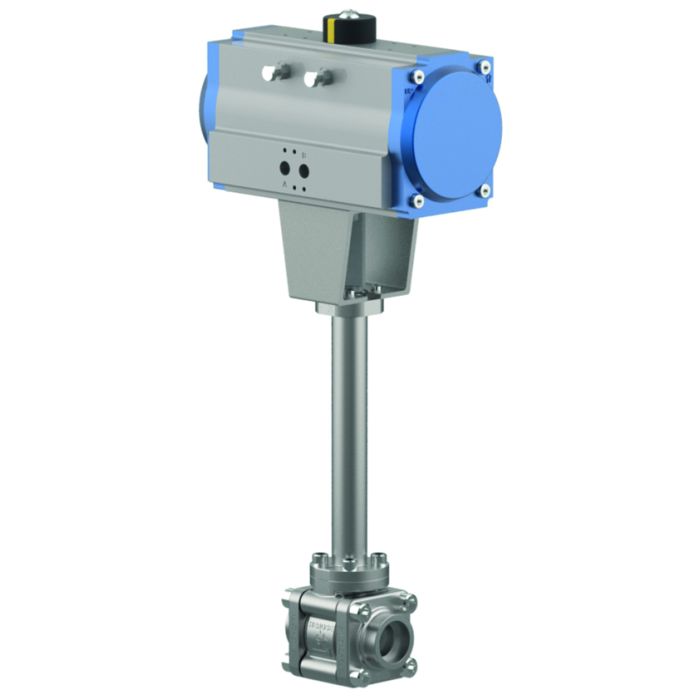

Kugelhahn DN65 77 PN10

Ventil:
3-teiliger Kugelhahn DN65 PN10
öl- und fettfrei für Sauerstoff nach CGA G-4.1 2009
Leckage Kategorie "A" nach EN 12266-1
mit Isolierverlängerung
zulässige Mediumtemperatur: -196°C bis +65°C
voller Durchgang
Gehäuse: ASTM A351 CF3M (1.4409)
Kugel: ASTM A479 Grade 316
Gehäusedichtung: PCTFE
Kugeldichtung: PCTFE
mit Entlastungsbohrung
in Flussrichtung einseitig einsetzbarer Kugelhahn
Flussrichtung: unidirektional
Eintritt / Austritt: Schweißmuffe CF3M (1.4409) SW 77
Baulänge: 182,5mm

Antrieb:
max. Stelldruck: 8 bar
min. Stelldruck: 6 bar
Medium: Air, nitrogen
zulässige Betriebstemperatur Antrieb: -20 °C bis +80 °C
Montage des Stellantriebs am Ventil: ISO 5211
Montage des Stellantriebs am Magnetventil: Namur, VDI/VDE 3845
