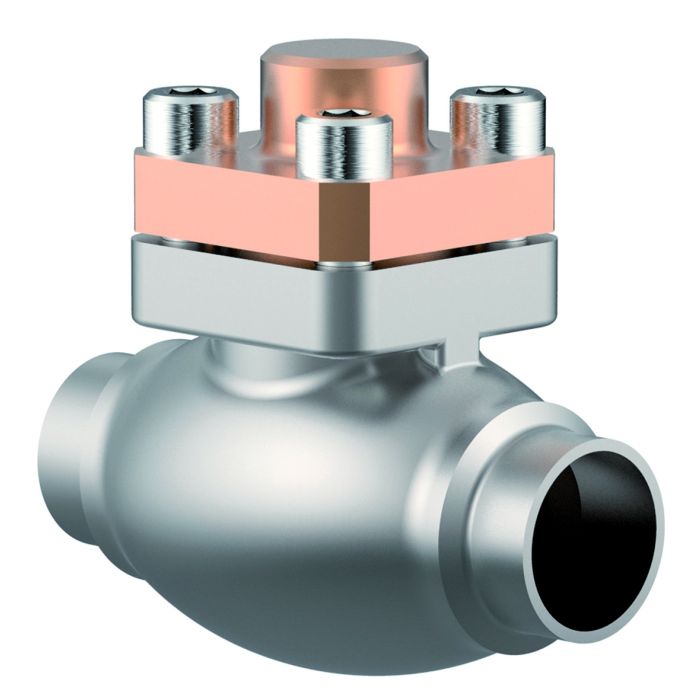

Typ 05416 - Rückschlagventil
Das im Bild dargestellte Produkt kann vom verkauften Produkt abweichen.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperatur: -196°C (77K) bis +120°C (393K)
Zertifikate
EAC - Eurasian Conformity (032/2013)
EAC - Eurasian Conformity (010/2011)
type-examination for LNG (DIN EN 12567)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
Pressure Equipment Directive (2014/68/EU)
Betriebsanleitung
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Anwendung | LNG, Luftgase |
|---|---|
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_05416 |

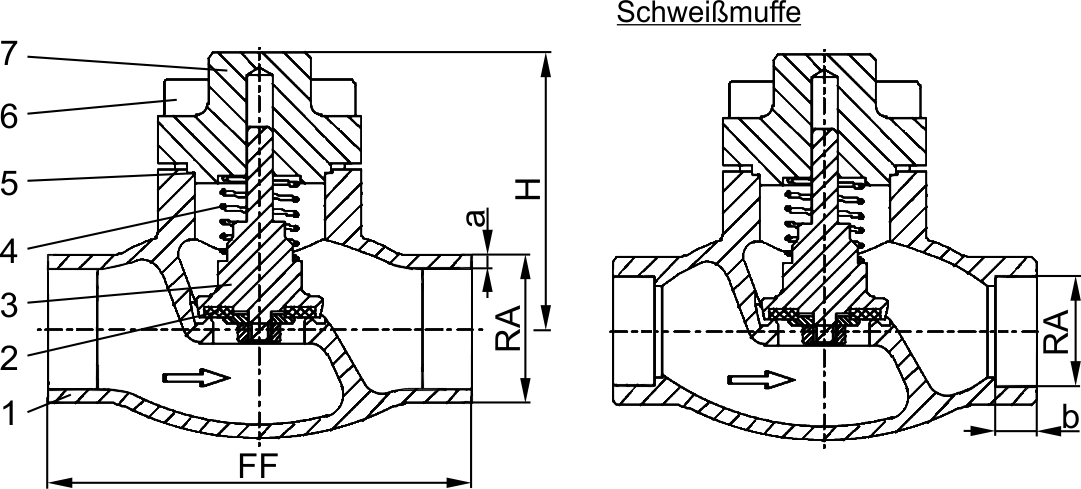

Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
1.4308 |
A 351 CF8 |
2 |
Dichtung bis DN50 |
PTFE / Elektrocarbon (25%) |
|
2a |
Dichtung ab DN65 |
PTFE |
|
3 |
Abschlusskörper |
CW614N |
B 283 UNS C38500 |
4 |
Feder |
CW452K |
B 159 UNS C51900 |
5 |
Oberteildichtung |
PTFE |
|
6 |
Deckelschrauben |
1.4301/A2 |
A 194 B8 |
7 |
Deckel |
CC493K |
B 505 UNS C93200 |
Typ 05416 - Standardausführung |
Technische Daten |
|||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Nenngröße |
DN |
10 |
15 |
15 |
20 |
25 |
32 |
40 |
40 |
50 |
65 |
80 |
100 |
150 |
Größenschlüssel |
.X. |
1012 |
1517 |
1521 |
2026 |
2533 |
3238 |
4042 |
4048 |
5060 |
657x |
8088 |
0114 |
0168 |
Baulänge |
FF |
70 |
85 |
85 |
100 |
115 |
115 |
130 |
130 |
155 |
205 |
245 |
280 |
400 |
Höhe |
H |
71 |
71 |
71 |
72 |
75 |
87 |
95 |
95 |
95 |
125 |
150 |
185 |
215 |
äußerer Rohr-Ø ISO 1127 |
RA |
12,0 |
17,2 |
21,3 |
26,9 |
33,7 |
38,0 |
42,4 |
48,3 |
60,3 |
76,1 |
88,9 |
114,3 |
168,3 |
Wandstärke Rohr ISO 1127 |
a |
1,0 |
1,6 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,0 |
2,9 |
3,2 |
6,0 |
7,1 |
äußerer Rohr-Ø ASTM A312 |
RA |
13,72 |
17,15 |
21,34 |
26,67 |
33,40 |
- |
42,16 |
48,26 |
60,33 |
73,03 |
88,90 |
114,3 |
168,3 |
Wandstärke Rohr ASTM A312 |
a |
Abmessungen nach S10 oder S40 |
||||||||||||
Muffentiefe |
b |
6 |
10 |
10 |
13 |
13 |
- |
13 |
13 |
16 |
16 |
16 |
20 |
20 |
Gewicht |
ca. kg |
0,7 |
0,95 |
1,0 |
1,3 |
1,6 |
2,4 |
3,9 |
3,9 |
5,7 |
9,6 |
14,6 |
20,0 |
51,0 |
Kvs - Wert |
m³/h |
1,6 |
3,8 |
4,3 |
6,7 |
11,5 |
14,0 |
20,6 |
22,6 |
37,1 |
71,1 |
104,0 |
170,0 |
350,0 |
Cv - Wert |
gal/min |
1,9 |
4,4 |
5,0 |
7,8 |
13,4 |
16,2 |
23,9 |
26,3 |
43,2 |
82,9 |
121,3 |
198,3 |
408,4 |
Produktvarianten
Filtern Sie unser Produkt nach spezifischen Attributen| Name | Anschlussart Austritt | Anschlussart Eintritt | Anschlussdimension Austritt | Anschlussdimension Eintritt | Cv-Wert | Nennweite | Link zum Produkt |
|---|
- ...
- ...
Zugehörige Type
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 120.0 °C
- Öl- und Fettfrei-Standard:
- ISO 23208
- Nennweite:
- DN15
- Nenndruck:
- PN50
- Kvs-Wert:
- 4.3 MQH
- Cv-Wert:
- 5,0 gal/min
- Anschlussdimension Eintritt:
- 21,3 x 2,0 / 1/2" S10
- Anschlussdimension Austritt:
- 21,3 x 2,0 / 1/2'' S10
- Anschlussart Eintritt:
- Schweißende
- Anschlussart Austritt:
- Schweißende
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 120.0 °C
- Öl- und Fettfrei-Standard:
- ISO 23208
- Nennweite:
- DN15
- Nenndruck:
- PN50
- Kvs-Wert:
- 4.3 MQH
- Cv-Wert:
- 5,0 gal/min
- Anschlussdimension Eintritt:
- 21,3 / 1/2''
- Anschlussdimension Austritt:
- 21,3 / 1/2''
- Anschlussart Eintritt:
- Schweißmuffe
- Anschlussart Austritt:
- Schweißmuffe
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 120.0 °C
- Öl- und Fettfrei-Standard:
- ISO 23208
- Nennweite:
- DN15
- Nenndruck:
- PN50
- Kvs-Wert:
- 4.3 MQH
- Cv-Wert:
- 5,0 gal/min
- Anschlussdimension Eintritt:
- 21,3 x 2,6 / 1/2" S40
- Anschlussdimension Austritt:
- 21,3 x 2,6 / 1/2'' S40
- Anschlussart Eintritt:
- Schweißende
- Anschlussart Austritt:
- Schweißende
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 120.0 °C
- Öl- und Fettfrei-Standard:
- ISO 23208
- Nennweite:
- DN20
- Nenndruck:
- PN50
- Kvs-Wert:
- 6.7 MQH
- Cv-Wert:
- 7,8 gal/min
- Anschlussdimension Eintritt:
- 26,9 x 2,0 / 3/4'' S10
- Anschlussdimension Austritt:
- 26,9 x 2,0 / 3/4'' S10
- Anschlussart Eintritt:
- Schweißende
- Anschlussart Austritt:
- Schweißende
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 120.0 °C
- Öl- und Fettfrei-Standard:
- ISO 23208
- Nennweite:
- DN20
- Nenndruck:
- PN50
- Kvs-Wert:
- 6.7 MQH
- Cv-Wert:
- 7,8 gal/min
- Anschlussdimension Eintritt:
- 26,9 / 3/4''
- Anschlussdimension Austritt:
- 26,9 / 3/4''
- Anschlussart Eintritt:
- Schweißmuffe
- Anschlussart Austritt:
- Schweißmuffe
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 120.0 °C
- Öl- und Fettfrei-Standard:
- ISO 23208
- Nennweite:
- DN25
- Nenndruck:
- PN50
- Kvs-Wert:
- 11.5 MQH
- Cv-Wert:
- 13,4 gal/min
- Anschlussdimension Eintritt:
- 33,7 x 2,0
- Anschlussdimension Austritt:
- 33,7 x 2,0
- Anschlussart Eintritt:
- Schweißende
- Anschlussart Austritt:
- Schweißende
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 120.0 °C
- Öl- und Fettfrei-Standard:
- ISO 23208
- Nennweite:
- DN25
- Nenndruck:
- PN50
- Kvs-Wert:
- 11.5 MQH
- Cv-Wert:
- 13,4 gal/min
- Anschlussdimension Eintritt:
- 33,7 x 3,2 / 1" S40
- Anschlussdimension Austritt:
- 33,7 x 3,2 / 1'' S40
- Anschlussart Eintritt:
- Schweißende
- Anschlussart Austritt:
- Schweißende
- Anwendung:
- LNG, Luftgase
- Anwendungsbereich:
- Transport, Lagerung, Betankung, Prozesse
- Temperaturuntergrenze:
- -196.0 °C
- Temperaturobergrenze:
- 120.0 °C
- Öl- und Fettfrei-Standard:
- ISO 23208
- Nennweite:
- DN25
- Nenndruck:
- PN50
- Kvs-Wert:
- 11.5 MQH
- Cv-Wert:
- 13,4 gal/min
- Anschlussdimension Eintritt:
- 33,7 / 1''
- Anschlussdimension Austritt:
- 33,7 / 1''
- Anschlussart Eintritt:
- Schweißmuffe
- Anschlussart Austritt:
- Schweißmuffe
