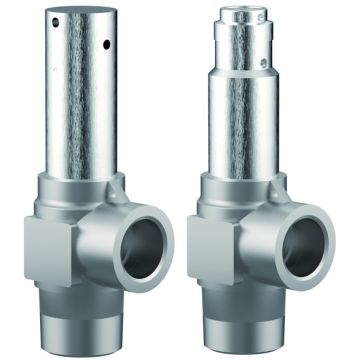

Typ 06012, Typ 06016

Datenblatt ID: CR_06012_06016
Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung zur Absicherung von Rohrleitungen und Anlagenteilen gegen thermische

Expansion. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +150°C (423K), geeignet für waagerechten Einbau

Zertifikate
Transportable Pressure Equipment Directive (2010/35/EU)
EAC - Eurasian Conformity (010/2011)
EAC - Eurasian Conformity (032/2013)
Lloyd's Register (Class Rules)
ABS (Class Rules)
20-2042586-PDA
20-2042586-PDA
ASME Code (ASME Code Section VIII)
Canadian Registration Number (CRN)
Pressure Equipment Directive (2014/68/EU)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
ClassNK (Class Rules)
Korean Gas Safety (KGS)
BV (Class Rules)
RINA (Class Rules)
TÜV Verband (Approval mark number)
Betriebsanleitung
Weitere Informationen
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_06012_06016
Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse

1.4408

SA 351 CF8M

2

Dichtung

PTFE / Elektrocarbon (25%)

3

Teller

1.4301

SA 479 Grade 304

4

Führungsscheibe

1.4301

SA 479 Grade 304

5

Spindel

1.4301

SA 479 Grade 304

6

Feder

1.4571

SA 313 Grade 316Ti

7

Haube

1.4301

SA 479 Grade 304

8

Federspanner

1.4305

SA 314 Grade 303

9

Gewindering

1.4305

SA 314 Grade 303

10

Verschlussschraube

1.4301

SA 479 Grade 304

11

Anlüftknopf

1.4305

SA 479 Grade 303

12

Verschlussscheibe

1.4305

SA 479 Grade 303
Ausführungen

Technische Daten

Typ 06012

Typ 06016

Nenngröße

GW

1/4

3/8

1/2

1/4

3/8

1/2

Sitzdurchmesser

d0

6,0

6,0

6,0

6,0

6,0

6,0

Größenschlüssel

.X.

0200

0300

0400

0200

0300

0400

Ansprechdruck

bar

1,0-55,0

1,0-55,0

1,0-55,0

1,0-55,0

1,0-55,0

1,0-55,0

Höhe

H

70

70

70

72

72

72

Länge

L1

13

15

17

13

15

17

Länge

L2

13

13

13

13

13

13

Gewicht

ca. kg

0,185

0,20

0,22

0,18

0,195

0,21

Ausflussziffer ab 3,0 bar

αw

0,42

0,42

0,42

0,42

0,42

0,42
