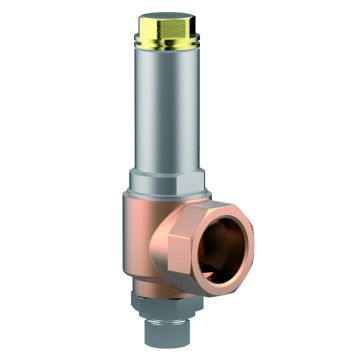

Typ 06388

Datenblatt ID: CR_06388_1
Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung in ortsfesten und beweglichen

Druckbehältern und Druckgasbehältern. Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.

Zulässige Betriebstemperatur: -196°C (77K) bis +185°C (458K), geeignet für waagerechten Einbau

Zertifikate
ASME Code (ASME Code Section VIII)
Pressure Equipment Directive (2014/68/EU)
EAC - Eurasian Conformity (010/2011)
EAC - Eurasian Conformity (032/2013)
ABS (Class Rules)
20-2042586-PDA
Transportable Pressure Equipment Directive (2010/35/EU)
Association of American Railroads (AAR)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
ClassNK (Class Rules)
Gas Cylinder Rules 2016 (India) (GCR 2016)
TÜV Verband (Approval mark number)
Korean Gas Safety (KGS)
BV (Class Rules)
RINA (Class Rules)
CCS (Class Rules)
Transportable Pressure Equipment Regulation 2009 (TPER 2009)
Betriebsanleitung
Weitere Informationen
Anwendung LNG, Luftgase
Anwendungsbereich Transport, Lagerung, Betankung, Prozesse
Artikelnummer CR_06388_1
Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Austrittskörper

CC491K

B 62 UNS C83600

2

Eintrittskörper

1.4301

SA 479 Grade 304

3

Dichtung

PTFE / Elektrocarbon (25%)

PCTFE (d023)

4

Teller

CC493K

SB 505 UNS C93200

5

Führungsscheibe

CC493K

SB 505 UNS C93200

5a

Führungsscheibe

ab GW1

CC453K

SB 103 UNS C52100

6

Spindel

CW453K

SB 103 UNS C52100

7

Feder

1.4571

A 313 Grade 316Ti

8

Haube

1.4308

A 351 CF 8

9

Federspanner

CW614N

B 455 UNS C38500

10

Gewindering

CW614N

B 455 UNS C38500

11

Verschlussschraube

CW614N

B 455 UNS C38500

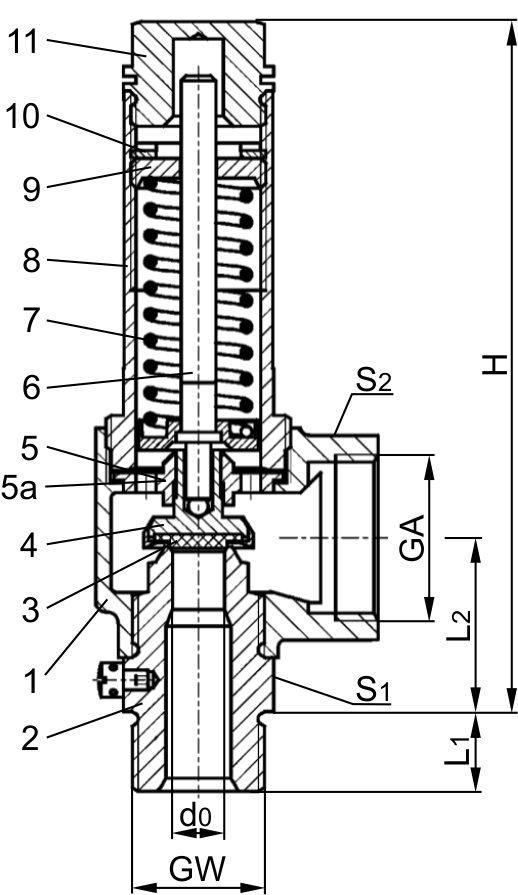

Ausführungen

Typ 06388

Technische Daten

Nenngröße

GW

1/2

3/4

1/2

3/4

1

1-1/4

1-1/2

2

Sitzdurchmesser

d0

7,0

7,0

10,5

10,5

15,0

23,0

23,0

23,0

Größenschlüssel

.X.

0704

0706

1004

1006

1510

2312

2314

2320

Ansprechdruck

bar

3,3-50,0

3,3-50,0

2,9-50,0

2,9-50,0

2,9-50,0

2,0-50,0

2,0-50,0

2,0-50,0

Austritt

GA

1

1

1

1

1-1/4

2

2

2

Höhe

H

140

140

140

140

157

218

218

216

Länge

L1

14

16

14

16

18

20

20

25

Länge

L2

36

36

36

36

42

56

56

54

Schlüsselweite

S1

30

30

30

30

41

55

55

65

Schlüsselweite

S2

41

41

41

41

50

70

70

70

Gewicht

ca. kg

0,78

0,80

0,76

0,79

1,27

3,05

3,10

3,30

Ausflussziffer

αw

0,82

0,82

0,58

0,58

0,5

0,62

0,62

0,62

Ausflussziffer

rated slope

0,862

0,862

1,517

1,517

2,769

7,55

7,55

7,55

Produktvarianten

Filtern Sie unser Produkt nach spezifischen Attributen
Name Anschlussart Austritt Anschlussart Eintritt Anschlussdimension Austritt Anschlussdimension Eintritt Link zum Produkt
/
