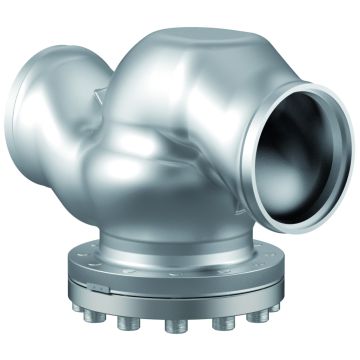

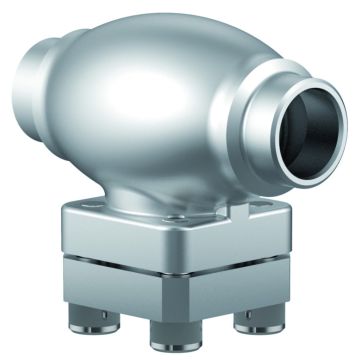

Typ 08417 - Schmutzfänger
Für eine größere Ansicht das Produktbild anklicken.
Verwendungsbereich
Verwendungsbereich:
Zugelassen für Luftgase, Dämpfe und tiefkalte verflüssigte Gase inkl. LNG.
Zulässige Betriebstemperaturen: -196°C (77K) bis +120°C (393K)
Zertifikate
EAC - Eurasian Conformity (010/2011)
EAC - Eurasian Conformity (032/2013)
ABS (Class Rules)
type-examination for LNG (DIN EN 12567)
Gost Ukraine (Gost Ukraine)
DNV (Class Rules)
BV (Class Rules)
RINA (Class Rules)
Pressure Equipment Directive (2014/68/EU)
CCS (Class Rules)
Betriebsanleitung
Livebestand: Nicht auf Lager pcs (AUF LAGER)
| Anwendung | LNG, Luftgase |
|---|---|
| Anwendungsbereich | Transport, Lagerung, Betankung, Prozesse |
| Artikelnummer | CR_08417_1 |
Werkstoffe |
DIN EN |
ASTM |
|
|---|---|---|---|
1 |
Gehäuse |
1.4308 |
A 351 CF8 |
2 |
Sieb |
1.4301 |
A 240 Grade 304 |
3 |
Oberteildichtung |
PTFE |
|
4 |
Deckelschrauben |
1.4301/A2 |
A 194 B8 |
5 |
Deckel |
1.4301 |
A 276 Grade 304 |
Typ 08417 - Standardausführung |
Technische Daten |
|
|---|---|---|
Nenngröße |
DN |
200 |
Größenschlüssel |
.X. |
0219 |
Baulänge |
FF |
560 |
Höhe |
H |
285 |
äußerer Rohr-Ø ISO 1127 |
RA |
219,1 |
Wandstärke Rohr ISO 1127 |
a |
6,3 |
äußerer Rohr-Ø ASTM A312 |
RA |
219,1 |
Wandstärke Rohr ASTM A312 |
a |
Abmessungen nach S10 oder S40 |
Muffentiefe |
b |
15 |
Gewicht |
ca. kg |
100 |
Kvs - Wert |
m³/h |
468 |
Cv - Wert |
gal/min |
541,1 |
Produktvarianten
Filtern Sie unser Produkt nach spezifischen Attributen| Name | Anschlussart Austritt | Anschlussart Eintritt | Anschlussdimension Austritt | Anschlussdimension Eintritt | Cv-Wert | Nennweite | Link zum Produkt |
|---|
- ...
- ...
Zugehörige Type
- Anschlussart Austritt:
- Schweißende
- Anschlussart Eintritt:
- Schweißende
- Anschlussdimension Austritt:
- 21,3 x 2,0 / 1/2'' S10
- Anschlussdimension Eintritt:
- 21,3 x 2,0 / 1/2" S10
- Cv-Wert:
- 5,0 gal/min
- Kvs-Wert:
- 4.3 MQH
- Nenndruck:
- PN50
- Nennweite:
- DN15
- Öl- und Fettfrei-Standard:
- ISO 23208
- Temperaturobergrenze:
- 120.0 °C
- Temperaturuntergrenze:
- -196.0 °C
- Anschlussart Austritt:
- Schweißmuffe
- Anschlussart Eintritt:
- Schweißmuffe
- Anschlussdimension Austritt:
- 17,2 / 3/8''
- Anschlussdimension Eintritt:
- 17,2 / 3/8''
- Nenndruck:
- PN50
- Nennweite:
- DN15
- Öl- und Fettfrei-Standard:
- ISO 23208
- Temperaturobergrenze:
- 120.0 °C
- Temperaturuntergrenze:
- -196.0 °C
- Anschlussart Austritt:
- Schweißende
- Anschlussart Eintritt:
- Schweißende
- Anschlussdimension Austritt:
- 21,3 x 2,0 / 1/2'' S10
- Anschlussdimension Eintritt:
- 21,3 x 2,0 / 1/2" S10
- Cv-Wert:
- 5,0 gal/min
- Kvs-Wert:
- 4.3 MQH
- Nenndruck:
- PN50
- Nennweite:
- DN15
- Öl- und Fettfrei-Standard:
- ISO 23208
- Temperaturobergrenze:
- 120.0 °C
- Temperaturuntergrenze:
- -196.0 °C
- Anschlussart Austritt:
- Schweißende
- Anschlussart Eintritt:
- Schweißende
- Anschlussdimension Austritt:
- 21,3 x 2,0 / 1/2'' S10
- Anschlussdimension Eintritt:
- 21,3 x 2,0 / 1/2" S10
- Nenndruck:
- PN50
- Nennweite:
- DN15
- Öl- und Fettfrei-Standard:
- ISO 23208
- Temperaturobergrenze:
- 120.0 °C
- Temperaturuntergrenze:
- -196.0 °C
- Anschlussart Austritt:
- Schweißende
- Anschlussart Eintritt:
- Schweißende
- Anschlussdimension Austritt:
- 26,9 x 2,6
- Anschlussdimension Eintritt:
- 26,9 x 2,6
- Cv-Wert:
- 7,8 gal/min
- Kvs-Wert:
- 6.7 MQH
- Nenndruck:
- PN50
- Nennweite:
- DN20
- Öl- und Fettfrei-Standard:
- ISO 23208
- Temperaturobergrenze:
- 120.0 °C
- Temperaturuntergrenze:
- -196.0 °C
- Anschlussart Austritt:
- Schweißmuffe
- Anschlussart Eintritt:
- Schweißmuffe
- Anschlussdimension Austritt:
- 26,9 / 3/4''
- Anschlussdimension Eintritt:
- 26,9 / 3/4''
- Cv-Wert:
- 7,8 gal/min
- Kvs-Wert:
- 6.7 MQH
- Nenndruck:
- PN50
- Nennweite:
- DN20
- Öl- und Fettfrei-Standard:
- ISO 23208
- Temperaturobergrenze:
- 120.0 °C
- Temperaturuntergrenze:
- -196.0 °C
- Anschlussart Austritt:
- Schweißende
- Anschlussart Eintritt:
- Schweißende
- Anschlussdimension Austritt:
- 26,9 x 2,0 / 3/4'' S10
- Anschlussdimension Eintritt:
- 26,9 x 2,0 / 3/4'' S10
- Cv-Wert:
- 7,8 gal/min
- Kvs-Wert:
- 6.7 MQH
- Nenndruck:
- PN50
- Nennweite:
- DN20
- Öl- und Fettfrei-Standard:
- ISO 23208
- Temperaturobergrenze:
- 120.0 °C
- Temperaturuntergrenze:
- -196.0 °C
- Anschlussart Austritt:
- Schweißende
- Anschlussart Eintritt:
- Schweißende
- Anschlussdimension Austritt:
- 26,9 x 2,0 / 3/4'' S10
- Anschlussdimension Eintritt:
- 26,9 x 2,0 / 3/4'' S10
- Nenndruck:
- PN50
- Nennweite:
- DN20
- Öl- und Fettfrei-Standard:
- ISO 23208
- Temperaturobergrenze:
- 120.0 °C
- Temperaturuntergrenze:
- -196.0 °C
