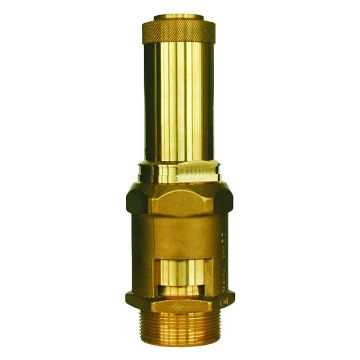

Typ 06216, Typ 06217

Datenblatt ID: IN_06216_06217
Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige

Drucküberschreitungen für ortsfeste und bewegliche Druckbehälter und Druckgasbehälter.

Zugelassen für Luft und ähnliche Gase.

Zulässige Betriebstemperatur: -40°C (233K) bis +200°C (473K), geeignet für waagerechten Einbau

Zertifikate
EAC - Eurasian Conformity (010/2011)
EAC - Eurasian Conformity (032/2013)
ASME Code (ASME Code Section VIII)
TÜV Verband (Approval mark number)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
Pressure Equipment Directive (2014/68/EU)
Korean Gas Safety (KGS)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Betriebsanleitung
Weitere Informationen
Anwendung Luftgase, Industrie
Anwendungsbereich Lagerung, Prozesse, Druckluft
Artikelnummer IN_06216_06217
Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse

CW617N

B 283 UNS C37700

2

Dichtung

FPM (Viton-GLT)

3

Teller

CW614N

B 455 UNS C38500

4

Spindel

CW614N

B 455 UNS C38500

5

Haube

CW614N

B 455 UNS C38500

6

Feder

1.1200

A 227

7

Spindelführung

PTFE

8

Verschlussschraube

CW614N

B 455 UNS C38500

9

Anlüftschraube

CW614N

B 455 UNS C38500

10

Verschlussscheibe

CW507L

B 36 UNS C26800
Ausführungen

Typ 06216, Typ 06217

Technische Daten

Nenngröße

GW

1/2

3/4

1

1-1/4

1-1/2

2

Sitzdurchmesser

d0

12

15

20

25

32

40

Größenschlüssel

.X.

0400

0600

1000

1200

1400

2000

Ansprechdruck

bar

0,2-25

0,2-30

0,2-30

0,2-22

0,2-16

0,2-12

Höhe

H1

103

122

149

169

198

224

Höhe

H2

107

126

150

172

200

228

Länge

L2

14

16

18

20

22

25

Schlüsselweite

S1

27

32

41

50

55

70

Gewicht

ca. kg

0,25

0,41

0,72

1,23

1,73

3,09

Ausflussziffer ab 3,0 bar

αw

0,83

0,83

0,73

0,71

0,69

0,66

Ausflussziffer ab 3,0 bar

rated slope

2,59

4,10

6,79

10,15

16,50

24,80
