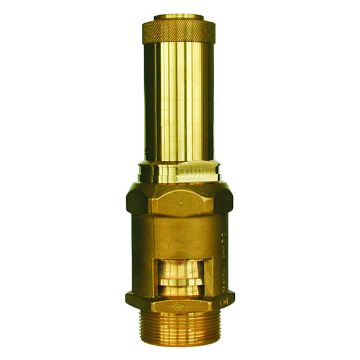

Typ 06218, Typ 06219

Datenblatt ID: IN_06218_06219
Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung

für ortsfeste und bewegliche Druckbehälter und Druckgasbehälter. Zugelassen für Luft und ähnliche Gase.

Zulässige Betriebstemperatur: -60°C (213K) bis +150°C (423K), geeignet für waagerechten Einbau

Zertifikate
EAC - Eurasian Conformity (010/2011)
EAC - Eurasian Conformity (032/2013)
TÜV Verband (Approval mark number)
Gost Ukraine (Gost Ukraine)
License of Special Equipment (China) (TS)
Pressure Equipment Directive (2014/68/EU)
Pressure Equipment Safety Regulation 2016 (PESR 2016)
Betriebsanleitung
Weitere Informationen
Anwendung Luftgase
Anwendungsbereich Lagerung, Prozesse
Artikelnummer IN_06218_06219
Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse

CW617N

B 283 C37700

2

Dichtung

PTFE O-Ring

3

Teller

CW614N

B 455 C38500

4

Spindel

CW614N

B 455 C38500

5

Haube

CW614N

B 455 C38500

6

Feder

1.4571

A 313 Grade 316Ti

7

Spindelführung

PTFE

8

Verschlussschraube

CW614N

B 455 C38500

9

Anlüftschraube

CW614N

B 455 C38500

10

Verschlussscheibe

CW507L

B 36 UNS C26800
Ausführungen

Typ 06218 & 06219

Technische Daten

Nenngröße

GW

3/4

Sitzdurchmesser

d0

12,5

Ansprechdruck

bar

3,5-17,0

Höhe

H1

121,5

Höhe

H2

126

Länge

L2

16

Schlüsselweite

S1

32

Gewicht

ca. kg

0,40

Ausflussziffer

αw

0,75

Produktvarianten
