Für eine größere Ansicht das Produktbild anklicken.

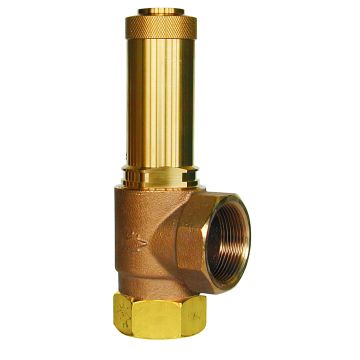

Typ 06395

Datenblatt ID: IN_06395_1

Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung

in Druckbehältern und Dampfkesseln.

Zertifikate

EAC - Eurasian Conformity (010/2011)

EAC - Eurasian Conformity (032/2013)

Gost Ukraine (Gost Ukraine)

License of Special Equipment (China) (TS)

Pressure Equipment Directive (2014/68/EU)

TÜV Verband (Approval mark number)

Korean Gas Safety (KGS)

Betriebsanleitung

Weitere Informationen

Anwendung	Luftgase, Industrie
Anwendungsbereich	Lagerung, Prozesse, Druckluft, Dampf
Artikelnummer	IN_06395_1

Typ 06395	Technische Daten
Nenngröße	GW	1/2	3/4	1	1-1/4
Sitzdurchmesser	d₀	15	18	23	28
Größenschlüssel	.X.	0400	0600	1000	1200
Ansprechdruck metallisch dichtend	bar	0,5-25	0,5-25	0,5-25	0,5-12
Ansprechdruck PTFE - Dichtung	bar	0,5-25	0,5-25	0,5-25	0,5-12
Ansprechdruck EPDM - Dichtung	bar	0,5-3,0	0,5-3,0	0,5-3,0	0,5-3,0
Austritt	GA	1	1-1/4	1-1/2	2
Höhe	H	144	166	195	222
Länge	L₁	36	50	48	58
Länge	L₂	41	48	58	68
Schlüsselweite	S₁	32	41	50	55
Schlüsselweite	S₂	41	50	58	70
Gewicht	ca. kg	0,75	1,25	1,85	3,0
Ausflussziffer ab 3,0 bar	α_w	0,64	0,58	0,57	0,66
