Typ 06C02

Datenblatt ID: IN_06C02
Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitungen für ortsfeste

und bewegliche Druckbehälter und Druckgasbehälter. Zugelassen für Luft und ähnliche Gase.

Zulässige Betriebstemperatur mit FPM-Dichtung: -20°C (253K) bis +160°C (433K)

Zertifikate
Pressure Equipment Directive (2014/68/EU)
TÜV Verband (Approval mark number)
Weitere Informationen
Anwendung Luftgase, Industrie
Anwendungsbereich Lagerung, Prozesse, Druckluft, Dampf, FKS
Artikelnummer IN_06C02

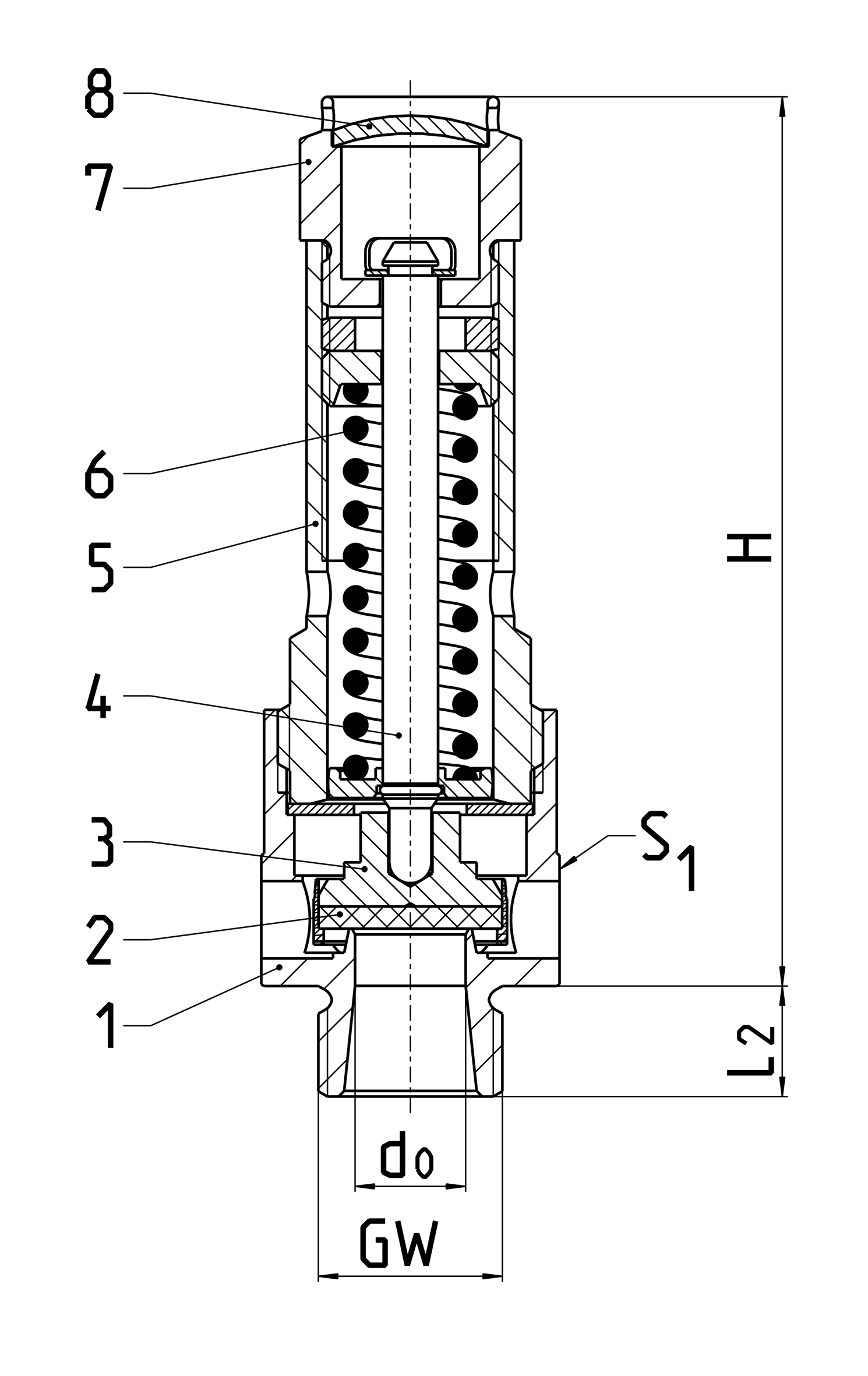

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Gehäuse

CW614N

B 249 UNS C38500

2

Dichtung

FPM (Viton)

3

Teller

CW614N

B 249 UNS C38500

4

Spindel

1.4301

SS304

5

Haube

CW614N

B 249 UNS C38500

6

Feder

1.4571/1.1200

SS316L/A 227

7

Anlüftschraube

CW614N

B 249 UNS C38500

8

Verschlussscheibe

CW507L

B 36 UNS C26800
Ausführungen

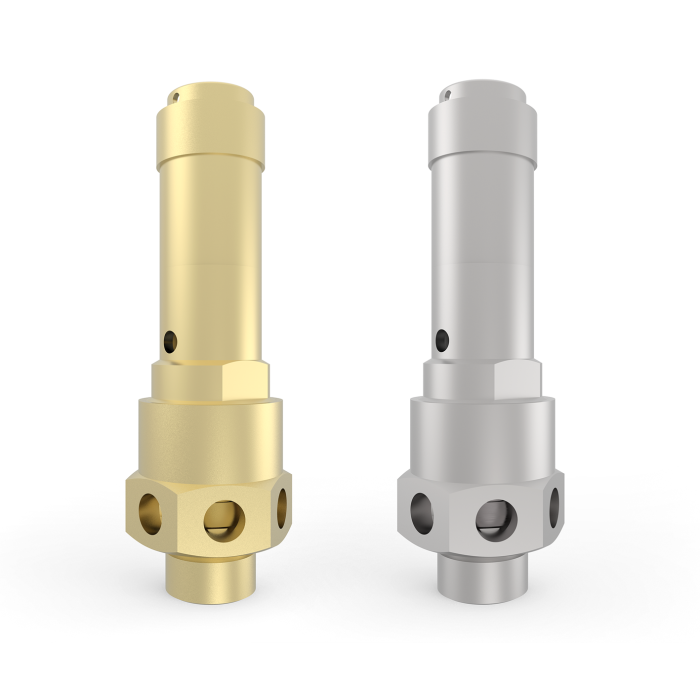

Typ 06C02

Technische Daten

Nenngröße

GW

1/4

3/8

1/2

3/8

1/2

3/4

3/4

1

Sitzdurchmesser

d0

8

8

8

10

10

10

15

18

Ansprechdruck

bar

0,2-50

0,2-50

0,2-50

0,2-42

0,2-42

0,2-42

0,2-16

0,2-20

Höhe

H

78

78

78

81

81

81

92

110

Länge

L2

10

10

12

10

12

15

15

18

Schlüsselweite

S1

21

21

27

27

27

32

32

41

Gewicht

ca. kg

0,14

0,15

0,18

0,18

0,20

0,25

0,31

0,53

Ausflussziffer ab 3,0 bar*

αw

0,70

0,70

0,70

0,61

0,61

0,61

0,60

0,60
