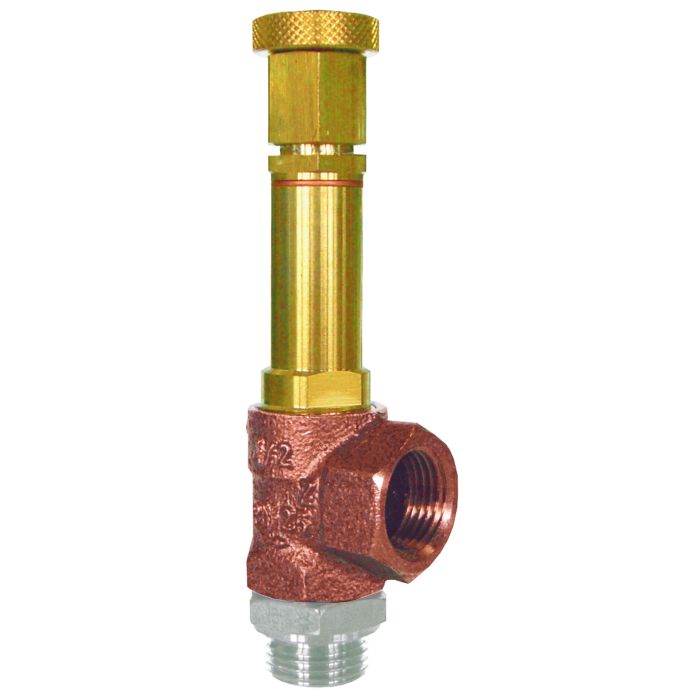

Typ 50051.0004

Datenblatt ID: IN_50051_0004
Verwendungsbereich

Verwendungsbereich:

Vorgesehen als Sicherheitseinrichtung gegen unzulässige Drucküberschreitung hervorgerufen

durch thermische Expansion von Dämpfen, Gasen und Flüssigkeiten, speziell Schweröl und

Schmieröl, an elektrisch- oder dampfbeheizten Wärmetauschern (insbesondere auf Schiffen).

Zugelassen für Flüssigkeiten, Dämpfe und Gase.

Zulässige Betriebstemperatur: -10°C (263K) bis +160°C (403K)

Betriebsanleitung
Weitere Informationen
Anwendung Luftgase
Anwendungsbereich Lagerung, Prozesse
Artikelnummer IN_50051_0004

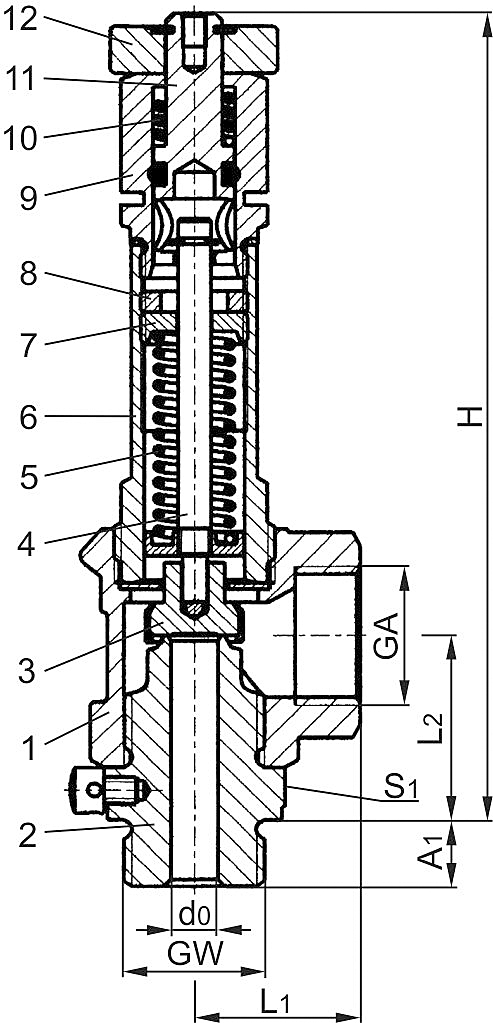

Werkstoffe

Werkstoffe

DIN EN

ASME/ASTM

1

Austrittskörper

CC491K

B 62 UNS C83600

2

Eintrittskörper

1.4301

A 276 Grade 304

3

Teller

1.4541

A 276 Grade 321

4

Spindel

CW614N

B 249 UNS C38500

5

Feder

1.4571

A 313 Grade 316Ti

6

Haube

CW614N

B 249 UNS C38500

7

Federspanner

CW614N

B 249 UNS C38500

8

Gewindering

CW614N

B 249 UNS C38500

9

Anlüfthaube

CW614N

B 249 UNS C38500

10

Feder

1.4571

A 313 Grade 316Ti

11

Anlüftzapfen

CW614N

B 249 UNS C38500

12

Anlüftknopf

CW614N

B 249 UNS C38500
Ausführungen

Typ 50051.0004

Technische Daten

Nenngröße

GW

1/2

Sitzdurchmesser

d0

7

Ansprechdruck

bar

6,0-15,0

Austritt

GA

1/2

Höhe

H

122

Länge

L1

25

Länge

L2

28

Länge

A1

10

Schlüsselweite

S1

27

Gewicht

ca. kg

0,38

Ausflussziffer - Gas

αw

0,68

Ausflussziffer - Flüssigkeit

αw

0,53
